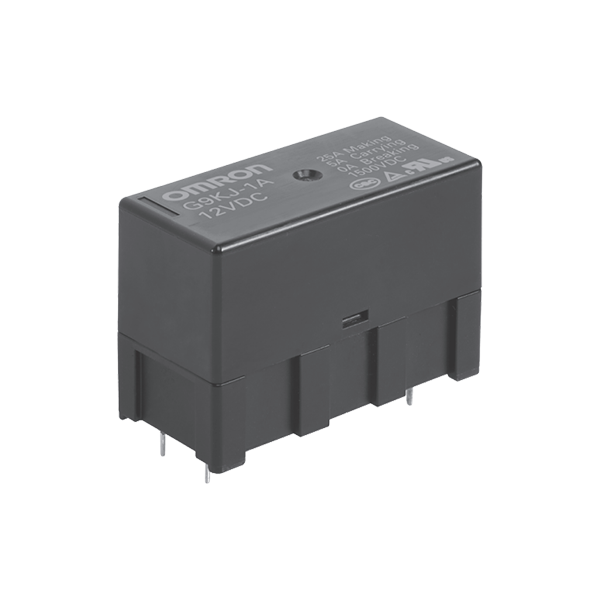

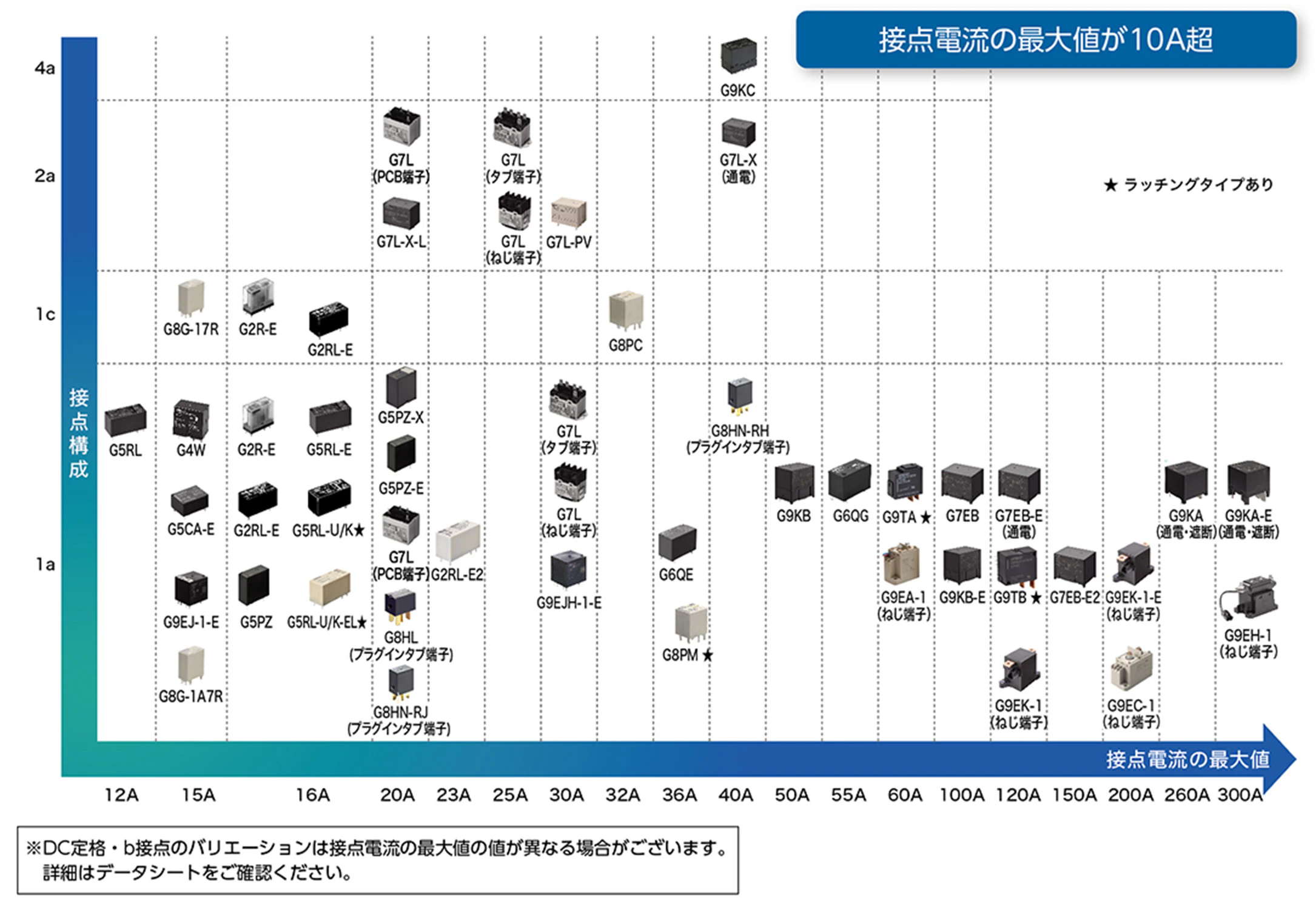

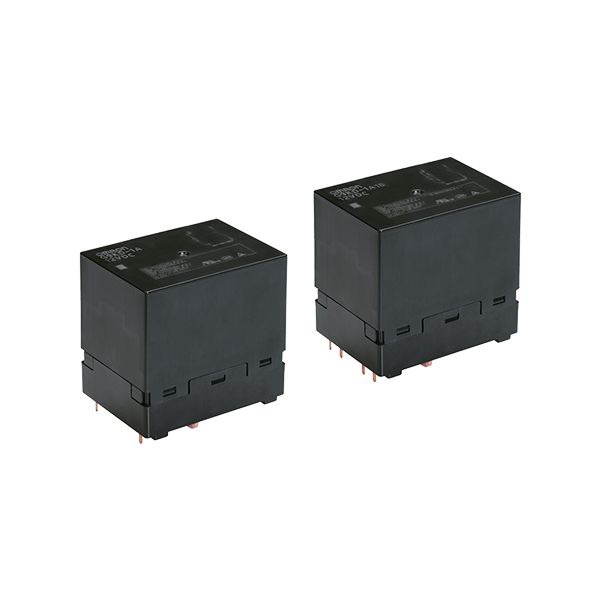

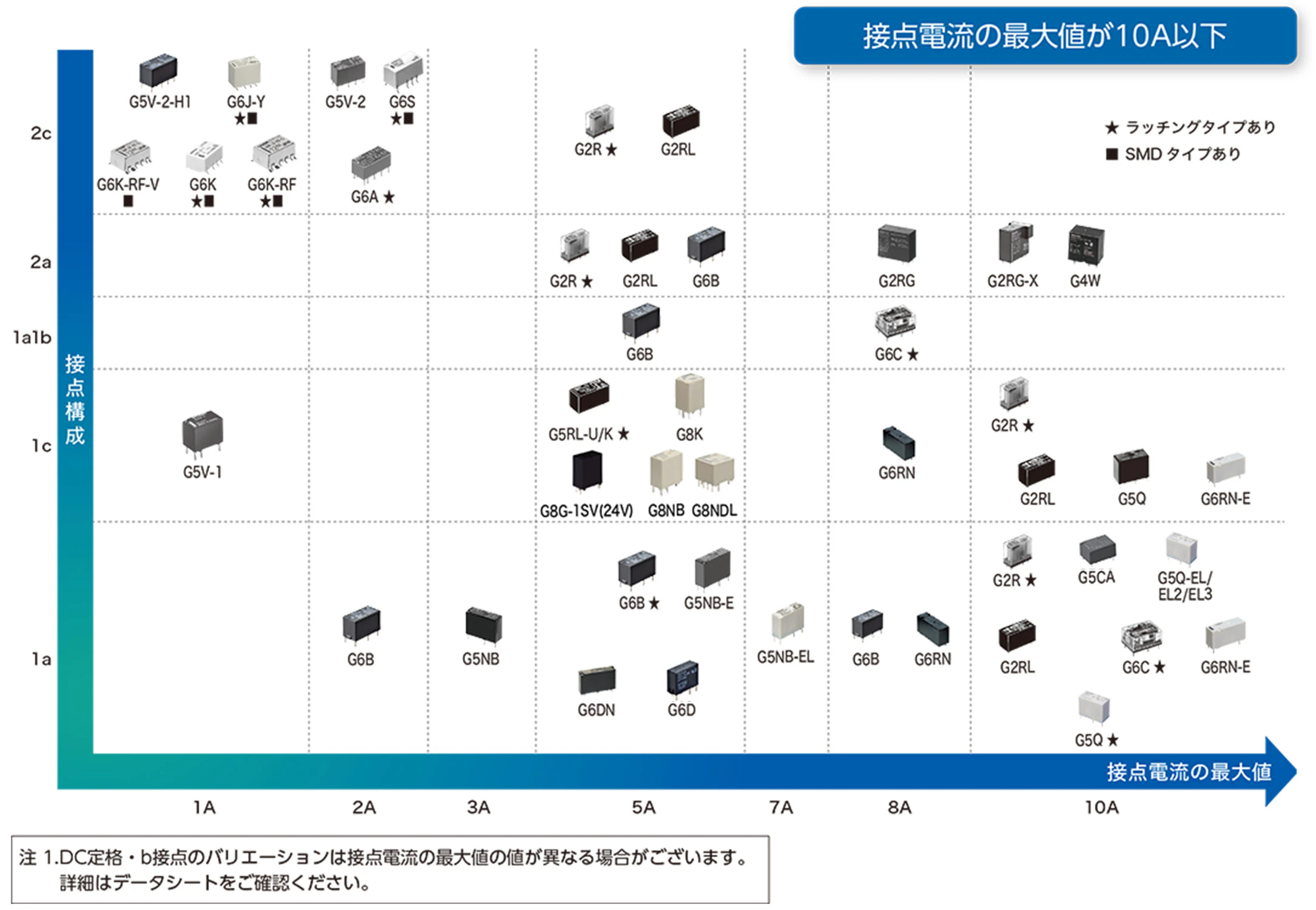

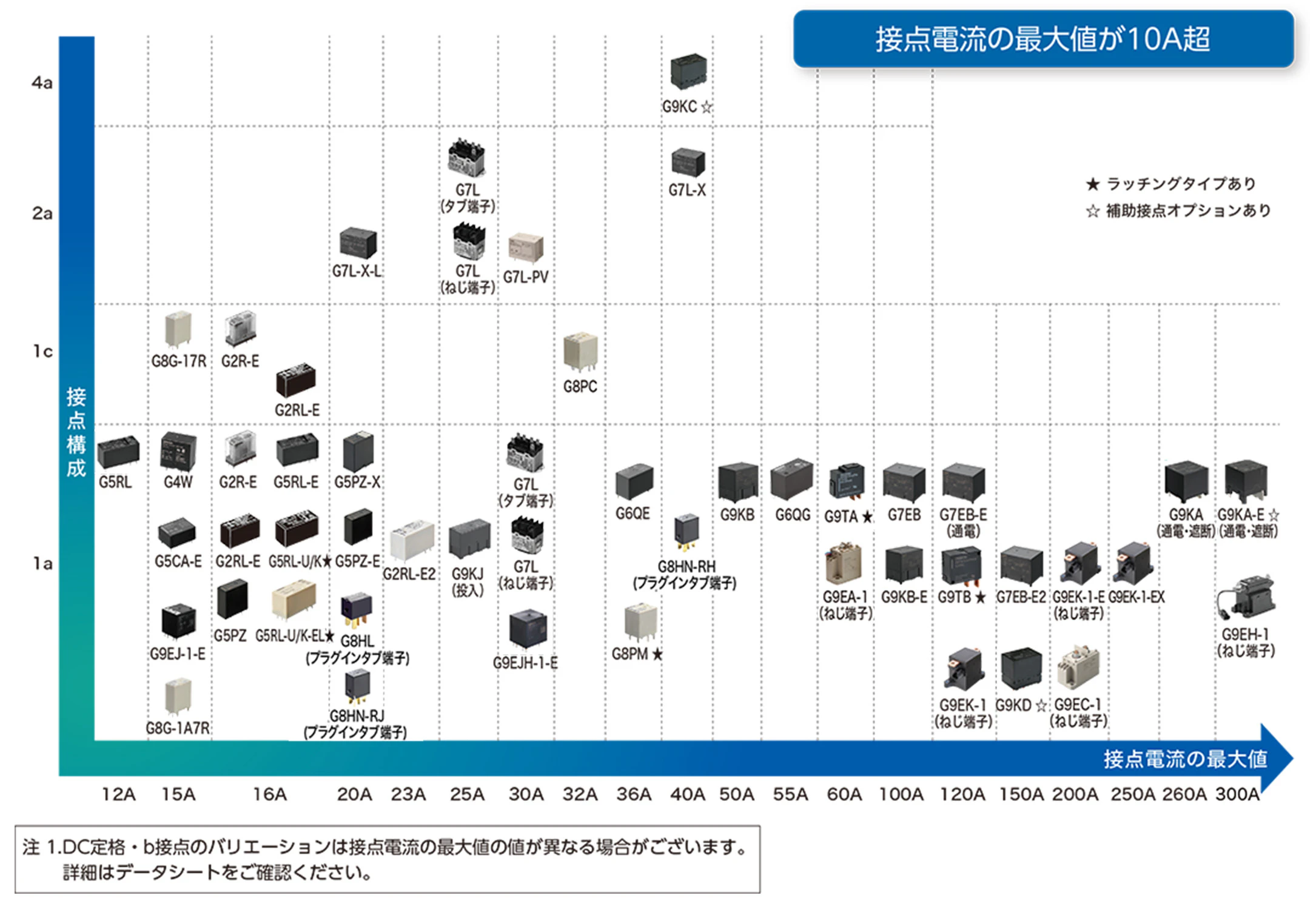

信号用リレー/パワーリレー 分類表

信号用リレー/パワーリレー 分類表
信号用リレー/パワーリレー 分類表

信号用リレー

形状 接点構成 接点電流の最大値(A)
G5V-1 G5V-1 1c 1
G5V-2(超高感度形) G5V-2(超高感度形) 2c 1
G5V-2(基準形) G5V-2(基準形) 2c 2
G6A G6A 2c 2
G6E G6E 1c 3
G6J-Y G6J-Y 2c 1
G6K G6K 2c 1
G6K-RF G6K-RF 2c 1
G6K-RF-V G6K-RF-V 2c 1
G6S G6S 2c 2



プリント基板用パワーリレー

形状 接点構成 接点電流の最大値(A)
G2R(基準形) G2R(基準形) 1a 10
G2R(基準形) G2R(基準形) 1c 10
G2R(高容量形) G2R(高容量形) 1a 16
G2R(高容量形) G2R(高容量形) 1c 16
G2R(基準形) G2R(基準形) 2a 5
G2R(基準形) G2R(基準形) 2c 5
G2RG G2RG 2a 8
G2RG-X G2RG-X 2a 10、8(通電)
G2RL(基準形/高感度形) G2RL(基準形/高感度形) 1a 10
G2RL(高容量形) G2RL(高容量形) 1a 16
G2RL(高容量形) G2RL(高容量形) 1c 16
G2RL(基準形/高感度形) G2RL(基準形/高感度形) 1c 10
G2RL(基準形) G2RL(基準形) 2a 5
G2RL(基準形) G2RL(基準形) 2c 5
G2RL-E2 G2RL-E2 1a 23
G4A G4A 1a 20
G4W G4W 1a 15
G4W G4W 2a 10
G5CA(基準形/高感度形) G5CA(基準形/高感度形) 1a 10
G5CA(高容量形/タブ端子) G5CA(高容量形/タブ端子) 1a 15
G5LE G5LE 1a 10
G5LE G5LE 1c 10
G5NB G5NB 1a 3
G5NB-EL(AC定格) G5NB-EL(AC定格) 1a AC:7、DC5
G5PZ(基準形) G5PZ(基準形) 1a 16
G5PZ(高容量形) G5PZ(高容量形) 1a 20
G5Q(AC NC/DC NC) G5Q(AC NC/DC NC) 1a AC : 10(N.O.)/3(N.C.)
DC : 5(N.O.)/3(N.C.)
G5Q(AC NO) G5Q(AC NO) 1a AC : 10(N.O.)/3(N.C.)
DC : 5(N.O.)/3(N.C.)
G5Q(AC NO) G5Q(AC NO) 1c AC : 10(N.O.)/3(N.C.)
DC : 5(N.O.)/3(N.C.)
G5Q(AC NC/DC NC) G5Q(AC NC/DC NC) 1c AC : 10(N.O.)/3(N.C.)
DC : 5(N.O.)/3(N.C.)
G5Q-EL/-EL2/-EL3 G5Q-EL/-EL2/-EL3 1a 10
G5RL(基準形) G5RL(基準形) 1a 12
G5RL(高容量形) G5RL(高容量形) 1a 16
G5RL-U/K(NC) G5RL-U/K(NC) 1c 16 (N.O)、5 (N.C)
G5RL-U/K(NO) G5RL-U/K(NO) 1c 16 (N.O)、5 (N.C)
G5RL-U/K G5RL-U/K 1a 16
G5RL-K/U-EL G5RL-K/U-EL 1a 16
G6B(基準形) G6B(基準形) 1a 5
G6B(基準形) G6B(基準形) 2a 5
G6B(高容量形) G6B(高容量形) 1a 8
G6B(高信頼性形) G6B(高信頼性形) 1a 2
G6B G6B 1a1b 5
G6C G6C 1a 10
G6C G6C 1a1b 8
G6D G6D 1a 5
G6DN G6DN 1a 5
G6QE G6QE 1a 36
G6RL(NC) G6RL(NC) 1a 10(N.O) 8(N.C)
G6RL(NO) G6RL(NO) 1a 10(N.O) 8(N.C)
G6RL(NC) G6RL(NC) 1c 10(N.O) 8(N.C)
G6RL(NO) G6RL(NO) 1c 10(N.O) 8(N.C)
G6RN G6RN 1a 8
G6RN G6RN 1c 8
G7EB G7EB 1a 100
G7L(ねじ端子) G7L(ねじ端子) 1a 30
G7L(タブ端子) G7L(タブ端子) 1a 30
G7L(ねじ端子) G7L(ねじ端子) 2a 25
G7L(タブ端子) G7L(タブ端子) 2a 25
G7L(PCB端子) G7L(PCB端子) 1a 20
G7L(PCB端子) G7L(PCB端子) 2a 20
G7L-PV G7L-PV 2a 30
G7L-X(標準形) G7L-X(標準形) 2a 30
G7L-X(汎用形) G7L-X(汎用形) 2a 20
G9KA(通電・遮断) G9KA(通電・遮断) 1a 200

パワーリレー(高容量遮断・開閉)

形状 接点構成 接点電流の最大値(A)
G9EA-1(開閉・通電) G9EA-1(開閉・通電) 1a 100
G9EA-1-CA(高電流通電) G9EA-1-CA(高電流通電) 1a 30
G9EC-1 G9EC-1 1a 200
G9EJ-1-E G9EJ-1-E 1a 15

DC小型パワーリレー

形状 接点構成 接点電流の最大値(A)
G8NB G8NB 1c、1c×2 突入:30、通電:5 (N.O)
G8K G8K 1c、1c×2 突入:30、通電(参考値):5 (N.O)
G8NDL G8NDL 1c×2 突入:30、通電(参考値):5 (N.O)
G8G G8G 1a、1c 突入:84、遮断:12、通電20 (N.O)
G8G-SV(24V) G8G-SV(24V) 1c 突入:20、遮断:14、通電5 (N.O)
G8PM G8PM 1a 突入:150、遮断:80、通電60
G8N G8N 1c 突入:30、通電:5 (N.O)
G8NW G8NW 1c×2 突入:30、通電:5 (N.O)
G8ND G8ND 1c×2 突入:30、通電:5 (N.O)
G8HL G8HL 1a 突入:100、通電:20
G8HN-RJ G8HN-RJ 1a、1c 突入:100、通電:20
G8HN-RH G8HN-RH 1a、1c 突入:120、通電:35
