高容量ラッチングリレー G5RL-U/-K
特長
耐突入性能が高い形G5RLを更に強化、255A突入まで対応IEC60669-1対応品
耐発火性国際安全規格 IEC 60335-1 適合の難燃性に優れたリレー仕様
| 標準タイプ G5RL-U/K1A |
耐突入電流特化タイプ G5RL-U/K1A-EL-HA |
|
|---|---|---|
| サイズ | 幅 12.7mm × 長さ 29.0mm × 高さ 15.7mm | |
| 保護構造 | 耐フラックス形 | 耐フラックス形 |
| 接点構成 | SPST（1a） | |
| 消費電力 | 1巻線ラッチング形: 600mW, 2巻線ラッチング形: 750mW（DC5, DC12）, 840mW（DC24） |
|
| 定格負荷 （抵抗負荷） |
AC250V 16A DC24V 16A |
AC250V 16A |
| 耐電圧（コイル・接点間） | AC6,000V, 50/60Hz for 1min | |
| 耐電圧（同極接点間） | AC1,000V 50/60 Hz 1min | AC1,250V 50/60 Hz 1min |
| 電気的耐久性 （抵抗負荷） |
5万回 | 2万回 |
| 使用周囲温度 | -40℃ to 85℃ | |
| 安全規格 | TV5、TV8 Standard Ballast: 8A 250V AC 2,000W 250VAC(Tungsten) |
IEC60669-1: 16A, 250 VAC, Capacitor 140 uF, room temperature, 20k cycles |
| — | IEC60335-1（GW） | |
詳細につきましては、形G5RL-U/-K 製品情報ページをご覧下さい。

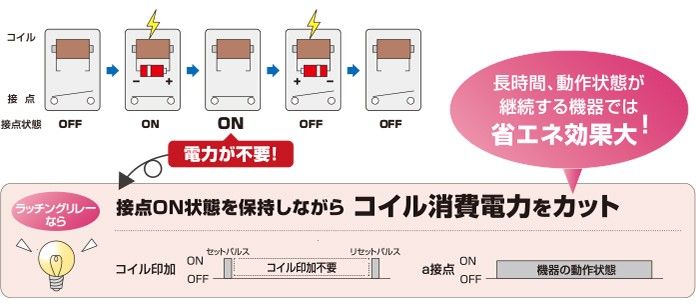

ラッチング機能紹介
ラッチング機能紹介
コイル電圧を加えた際に接点がONまたはOFFし、コイル電圧を断ってもその状態を保持する機能。
機器の動作状態でのコイル消費電力をカットし、省エネに貢献します。

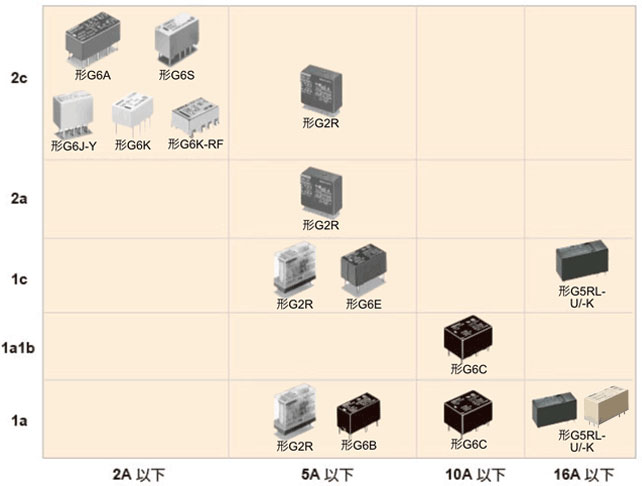

製品ラインナップ
プリント基板用ラッチングリレーラインナップ
アプリケーション例
アプリケーション
 |
 |
 |
 |
 |

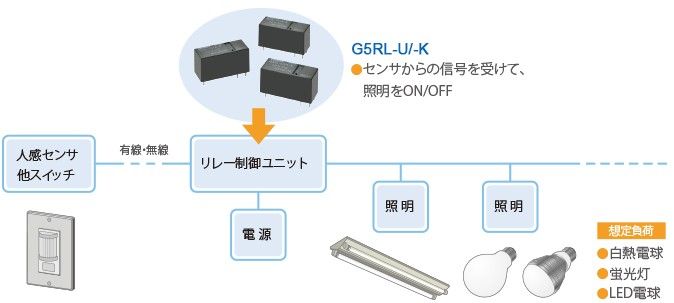

システム構成例
