2極c接点、省面積、高密度実装に対応した
超小型2極スリムリレー サーフェス・マウントリレー
形G6J-Y

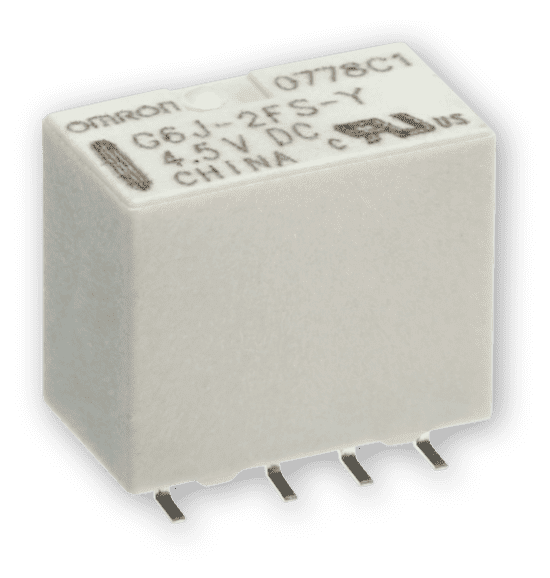

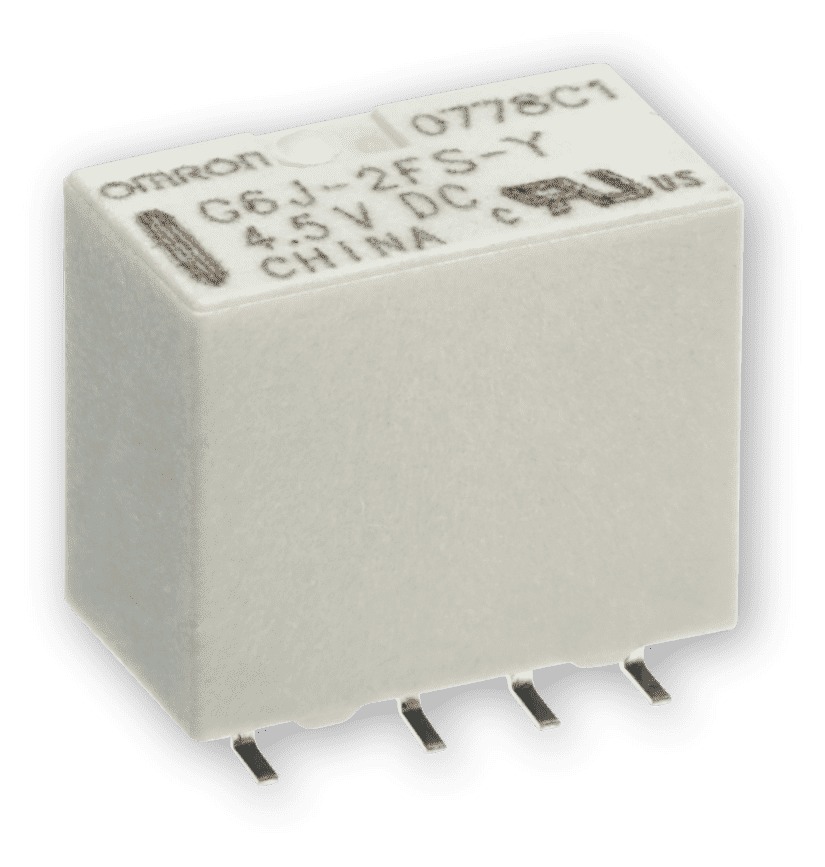

形G6J-Yリレー
商品の特長
01部品点数を削減

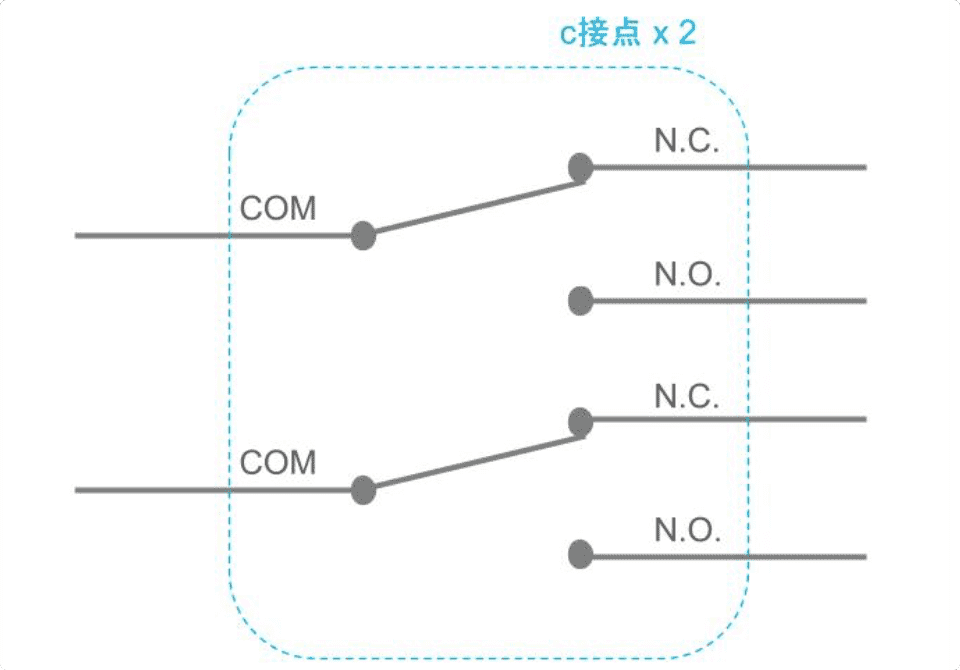

2極c接点構成により、1つのリレーで複数の同時スイッチングが可能。機器の部品点数削減に貢献します。
02省電力化に貢献
接点状態の保持機能を持った1巻ラッチングタイプもご用意しており、リレーの制御電力の削減による機器の省電力化に貢献します。
＊画像クリックすると拡大します。
03小型機器への搭載、高集積化に対応

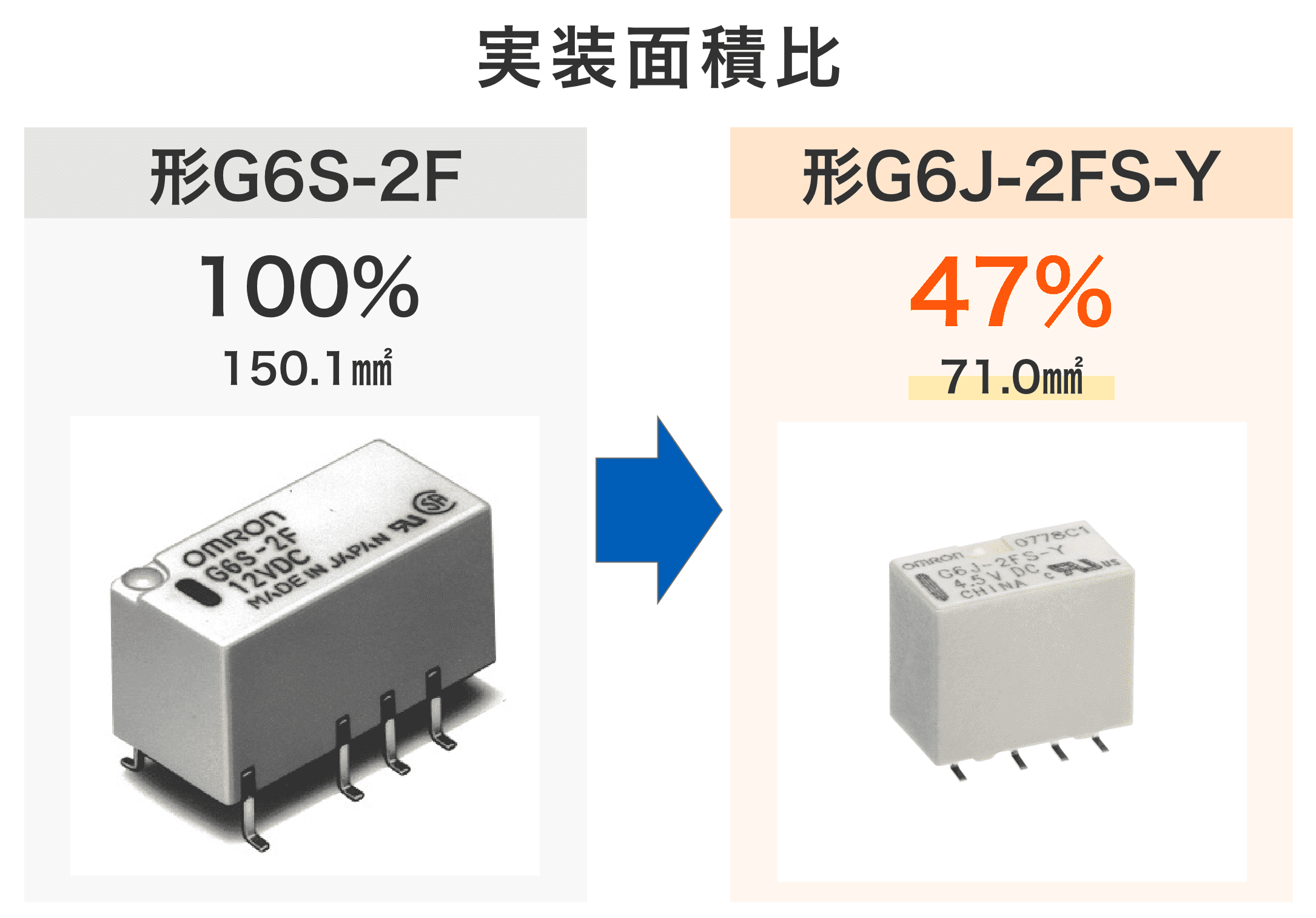

極小サイズの実装面積により、小型機器への搭載や基板の高集積化に貢献します。
形G6J-Yの端子の
種類とバリエーション
-
形G6J-2P-Y スルーホール端子 -
形G6J-2FL-Y サーフェスマウント
端子（ロング） -
形G6J-2FS-Y サーフェスマウント
端子（ショート）

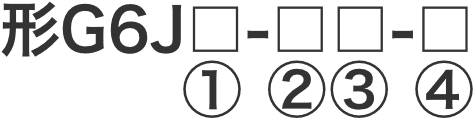

形式基準
- ①リレーの機能 無表示 ：シングル・ステイブル形
U ：1 巻線ラッチング形 - ②接点極数/接点構成 2 ：2 極 /2c
- ③端子形状 Ｐ ：プリント基板用端子
FS ：サーフェス・マウント端子（ショート）
FL ：サーフェス・マウント端子（ロング） - ④特殊機能 Y ：はんだ耐熱性向上品
種類
横にスクロールして御覧ください。
| 種類 | スティック包装 | テーピング包装 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 種類 | 構造 | 接点 構成 |
形式 | コイル定格 電圧（V） |
最小梱包 単位 |
形式 | コイル定格 電圧（V） |
最小梱包 単位 |
最小発送 単位 |
| シングル・ ステイブル形 |
プラスチック・ シール形 |
2c | 形G6J-2P-Y | DC3 | 50個/ スティック |
－ | DC3 | 400個/ リール |
800個/ 2リール |
| DC4.5 | DC4.5 | ||||||||
| DC5 | DC5 | ||||||||
| DC12 | DC12 | ||||||||
| DC24 | DC24 | ||||||||
| 形G6J-2FS-Y 形G6J-2FL-Y |
DC3 | 形G6J-2FS-Y-TR 形G6J-2FL-Y-TR |
DC3 | ||||||
| DC4.5 | DC4.5 | ||||||||
| DC5 | DC5 | ||||||||
| DC12 | DC12 | ||||||||
| DC24 | DC24 | ||||||||
| 1巻線 ラッチング形 |
形G6JU-2P-Y | DC3 | － | DC3 | |||||
| DC4.5 | DC4.5 | ||||||||
| DC5 | DC5 | ||||||||
| DC12 | DC12 | ||||||||
| DC24 | DC24 | ||||||||
| 形G6JU-2FS-Y 形G6JU-2FL-Y |
DC3 | 形G6JU-2FS-Y-TR 形G6JU-2FL-Y-TR |
DC3 | ||||||
| DC4.5 | DC4.5 | ||||||||
| DC5 | DC5 | ||||||||
| DC12 | DC12 | ||||||||
類似商品
スペック比較表
横にスクロールして御覧ください。

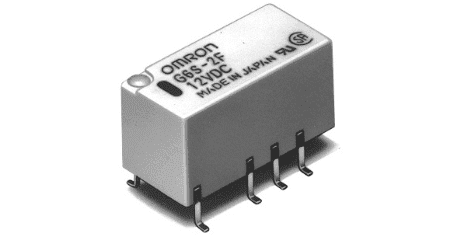

| 形G6J-Y | 形G6S | ||||
|---|---|---|---|---|---|
 |
 |
||||
| 端子タイプ | スルーホール | 表面実装 | スルーホール | 表面実装 | |
| 接点構成 | 2c | 2c | |||
| 定格負荷 | AC125V 0.3A DC30V 1A |
AC125V 0.5A DC30V 2A |
|||
| 接点電流の最大値 | 1A | 2A | |||
| 外形寸法 | 高さ(mm) | 9 | 10 | 9.2 | |
| 長さ(mm) | 10.6 | 14.8 | |||
| 幅(mm) | 5.7 | 7.3 | |||
| コイル消費電力 （シングルステイブル） |
140mW ~ 230mW | 140mW ~ 200mW | |||
| 動作時間/復帰時間 | 3ms以下/3ms以下 | 4ms以下/4ms以下 | |||
| 絶縁抵抗 | 1000MΩ以上 | 1000MΩ以上 | |||
| 耐電圧 | コイルと接点間 | AC1,500V 1min | AC2,000V 1min | ||
| 異極接点間 | AC1,000V 1min | AC1,500V 1min | |||
| 同極接点間 | AC750V 1min | AC1,000V 1min | |||
| 機械的耐久性 | 5,000万回以上 | 1億回以上 | |||
| 電気的耐久性 | 10万回以上(定格負荷) | 10万回以上(定格負荷) | |||
| 耐衝撃電圧 | コイルと接点間 | 2,500V 2 x 10μs | 2,500V 2 x 10μs | ||
| 異極接点間 | 1,500V 10 x 160μs | 1,500V 10 x 160μs | |||
| 同極接点間 | 1,500V 10 x 160μs | 1,500V 10 x 160μs | |||
| 使用周囲温度 | -40 ~ +85℃ （ただし、氷結および結露しないこと) |
-40 ~ +85℃ （ただし、氷結および結露しないこと) |
|||
| 使用周囲湿度 | 5 ~ 85%RH | 5 ~ 85%RH | |||
| シングルステイブル | ● | ● | ● | ● | |
| 一巻線ラッチング | ● | ● | ● | ● | |
| 二巻線ラッチング | - | - | ● | ● | |
形G6J-Yリレー
用途例
5G関連
次世代通信規格「5G」は、５G基地局を含め様々な機器での導入が始まっています。
形G6J-Yは、交換機やエッジルータからイーサネットスイッチ、セットトップボックス等の通信機器の高集積化に貢献します。
交換機
エッジルーター
セットトップボックス
スマートホーム関連
スマートホームでは、スマートメータ、サーモスタットコントローラー、セキュリティ機器からデジタルオーディオプレーヤーまで様々な機器に活用頂けます。
スマートホーム
コントローラ－
サーモスタット
コントローラー
スマートメータ
デジタルオーディオ
プレーヤー
セキュリティ機器
その他の用途例
生活家電 エアコン（室外） 室内外機：室内外機待機電力カット、
室内外機コントロール
産業機械 半導体製造装置 制御基板：制御信号切替
産業機械 工作機械 外部入出力基板 ：入出力信号切替
ビルオートメーション アクセス制御システム TVドアフォン：音声、画像の切替
産業機械 試験計測機器 計測回路：回路の切替
ビルオートメーション 火災/煙/ガス警報装置 検知器：異常時のアラーム出力
コントローラ：制御信号切替
エネルギー 太陽光発電用パワコン パワーコンディショナ：運転信号、故障信号
