エネルギー市場向けソリューション

センシング＆コントロール技術に強みを持つ電子部品のグローバルメーカとして、オムロンは、今後のエネルギー関連機器に役立つ革新的なソリューションの提供を目指しています。
機器・装置の性能・信頼性・安全性の向上には、信頼できる高品質な電子部品や有効なソリューションの導入が、成功の鍵となります。下図は、エネルギーの生成から利用までの関連機器に対し、オムロンがお客様に提供しているソリューションを、「業務用・産業用」と「家庭用」に分類した概要を表しています。

【アプリケーションノート】
「EV充電器を不正なアクセスから守るには？」
オムロンのEV充電器向けスイッチ・センサソリューション

ダウンロードはこちら

エナジー市場の機器
Scroll Down

01エネルギー市場の設備

業務用・産業用エネルギー管理システム

エネルギー消費量の多い商業ビルでは、「ゼロエミッション」への取り組みが求められており、エネルギー効率の向上に加えて、太陽光発電システムや蓄電池などの安定した再生可能エネルギーの導入を増やすことで実現しています。

Commercial building with solar panels
IMAGE:Energy Management System for Commercial & Industrial Use

家庭用エネルギーシステム

太陽光発電システムや蓄電池、燃料電池などのエネルギー関連設備を導入する家庭が増え、従来の電源に頼らない分散型社会の実現に近づいています。

IMAGE:Energy Management System for Residential Use

02エネルギー市場向け新製品

オムロンのエネルギー市場向けソリューション

ここでは、業界の技術動向、お客様のニーズや課題に対応した、エネルギー関連設備に適したオムロンの新製品、既存製品、入手可能な製品のラインアップを示します。

エネルギー産業における共通の業界課題 / オムロンのソリューション / お客様のメリット (R初期費用・保守費用の低減)発熱抑制 低発熱 高容量PCBリレー 高容量・分散型インバータ需要増への対応→ヒートシンクやファンなど放熱のための設計費用の削減(信頼性・安全性の向上)DC電源の電気的安全性 DC高電圧パワーリレー 蓄電池や太陽光発電用途における信頼性および費用対効果の高い安全設計への対応→フェールセーフ回路の信頼性の向上(発電能力の最大化)状態監視 MEMS非接触温度センサ 環境センサ 異常発熱や地震など不測の事態の回避→発電の機会損失時間の低減

エネルギー市場向けの新しい電子部品ソリューション

01 AC・DCパワーリレー（AC800V / 200A、DC60V / 200A)

  • ・オムロン独自の低発熱設計*1で、低接触抵抗0.2mΩ*2を実現し、大容量・大電流に対応。*1 2021年7月当社調べ*2初期値
  • ・AC800V/200Aの大電流開閉に対応。
    クラス最高レベル*の超小型・低背パッケージ。*2021年7月当社調べ
  • ・DC60V/200Aの大電流開閉機能。
<温度上昇シミュレーション結果>G9KA→A社の同等製品
NEWG9KA G9KA img
お客様のメリット
  1. ヒートシンクやファンなどの放熱設計コストを削減可能。
  2. シンプルな放熱設計をサポートし、最終製品の小型化に貢献。
G9KAデータシート G9KA製品概要
White paper[形G9KA プリント基盤用パワーリレー 詳細はこちら 高容量PCBパワーリレー 形G9KA 特設ページ
G9KA movie

02 AC・DCパワーリレー (AC800V / 40A、AC480V / 100A、DC60V / 100A)

  • ・低発熱設計で低接触抵抗5mΩ*を実現し、大容量・大電流に対応。*初期値
  • ・AC800V/40A、AC480V/100A。
  • ・DC60V/100Aの大電流開閉機能。
G7EB G7EB img
お客様のメリット
  1. ヒートシンクやファンなどの放熱設計コストを削減可能。
  2. シンプルな放熱設計をサポートし、最終製品の小型化に貢献。
G7EBデータシート White paper[形G7EB プリント基盤用パワーリレー 詳細はこちら

03 高電圧DCパワーリレー

  • ・DC600V 50Aの高容量設計と双方向開閉を実現
  • ・ESSのスイッチングデバイスに要求されるUL60947-4-1、およびEN61810-10を取得
NEWG9KB G9KB img
お客様のメリット
  1. 11.5㎠の小床面積で家庭用製品に求められる機器の小型化に貢献。
  2. 家庭用蓄電池向けにマストなUL60947-4-1を取得。新規テーマにも即ご検討いただけます。
G9KBデータシート White paper[形G9KB プリント基盤用パワーリレー 詳細はこちら
G9KB プロモーション動画（ダイジェスト版） G9KB プロモーション動画（ダイジェスト版）
G9KB プロモーション動画 G9KB プロモーション動画

04 小型・高電圧DCパワーリレー

  • ・DC1,000Vの負荷を開閉可能な小型設計。
  • ・磁石によるアーク制御を採用し、安全で信頼性の高い設計。
  • ・新たにDC600V/30Aの逆極性の接点定格を設定。
    （標準接点定格: DC1,000V/25A）
G7L-X G7L-X img
お客様のメリット
  1. プリント基板実装タイプのリレーで最終製品の小型化に貢献。
  2. 逆極性を活用し、プリント基板上の回路パターンの自由度を向上。
G7L-Xデータシート White paper[形G7L-X プリント基盤用パワーリレー 詳細はこちら

05 小型・高電圧DCパワーリレー

  • ・蓄電システムなどのエネルギー関連機器の突入電流防止回路用に開発。
  • ・10A、DC500Vの高電圧開閉を磁気アーク制御設計により実現。
  • ・シングルコイル構造による低消費電力 (0.8W)。
  • ・小型かつコンパクトなボディと小さな設置面積 (13.5 mm ☓ 29.0 mm)。
IMAGE:Compact High Voltage DC Power Relay (Magnetic yoke, 2-Magnet)
G2RG-X G2RG-X img
お客様のメリット
  1. シングルコイル構造により、回路設計の簡素化と消費エネルギー抑制に対応。
  2. コンパクトなボディと小さな設置面積によりプリント基板の小型化に貢献。
G2RG-Xデータシート G2RG-X製品概要 White paper[G2RG-X プリント基盤用パワーリレー ] 詳細はこちら

06 DC小型パワーリレー

  • ・DC200V 20A双方向開閉可能な小型設計。
  • ・製品2個の接点直列接続によりDC400V 20A開閉が可能。
NEWG5PZ-X G5PZ-X img
お客様のメリット
  1. 双方向・片方向開閉の両方のアプリに対応できるため、部品の共通化が可能。
  2. 基板上でのリレーのレイアウトの自由度が高いため、基板パターンのデザインのシンプル化や回路の省スペース化に貢献。

G5PZ-Xデータシート White paper[G5PZ-X プリント基盤用パワーリレー ] 詳細はこちら

07 小型・高容量の多極パワーリレー

  • ・インバータ、UPS、燃料電池回路などの用途に、コンパクトでコスト効率の高いソリューションを提供。
  • ・一部コンタクタ領域での使用が可能。
  • ・最大通電容量160A（4極並列接続時）: G7Z
  • ・各構成のミラーコンタクトによる安全機能: G7Z
  • ・定格電圧の50%までの瞬時電圧低下に対して、接点のチャタリングなし: G7J
  • ・定格25Aの多極小型リレー (PCB端子版): G7J
G7Z G7Z img G7J G7J img
お客様のメリット
  • コンタクタからの置き換えにより、最終製品の小型化に貢献。
G7Zデータシート G7Jデータシート

08 小型・高容量のパワーリレー

  • ・大電流負荷開閉用の小型単極リレー。
    G6QE: 36A, AC250V、G2RL-1A-E2: 23A, AC250V
  • ・コイルと接点の間に10kVの高インパルス耐電圧を実現。
  • ・使用周囲温度105℃に対応: G2RL-1A-E2
G6QE G2RL-1A-E2 G6QE img G2RL-1A-E2 img
お客様のメリット
  1. 高い開閉能力と小型化に対応。
  2. 低発熱、省エネに貢献する設計をサポート。
G6QEデータシート G2RL-1A-E2データシート

09 MEMS非接触温度センサ (32 X 32)

  • ・1,024 (32☓32) ピクセルによって点単位の温度監視を実現。
  • ・対象物の最高温度200℃に対応し、異常過熱の監視に最適。
  • ・温度変換処理はMCUで対応。
D6T-32L-01A D6T-32L-01A img
お客様のメリット
  1. 非接触式の異常過熱監視を実現。
  2. 高解像度ピクセルで異常過熱箇所を特定。
  3. 温度変換計算が不要で使いやすい。
D6Tデータシート

10 低挿入力 (LIF) プッシュインPCBコネクタ

  • オムロン独自の「ダブルスプリング構造」*の採用により、接触信頼性を損なうことなく非常に低い挿抜力を実現。*2021年2月当社調べ
  • 「ハンズフリー」設計により、設置・保守作業時の安全な配線を支援。
NEW XW4M
XW4N XW4M/XW4N
お客様のメリット
  1. 片手で軽く挿入できるため、生産現場での電気試験や機器の設置・メンテナンス時に配線時間を短縮可能。
  2. 「ハンズフリー」設計により、設置・メンテナンス作業時の安全な配線をサポート。
XW4M/XW4Nデータシート さらに使いやすさを追求したプッシュイン端子台基盤用コネクタ特設ページ

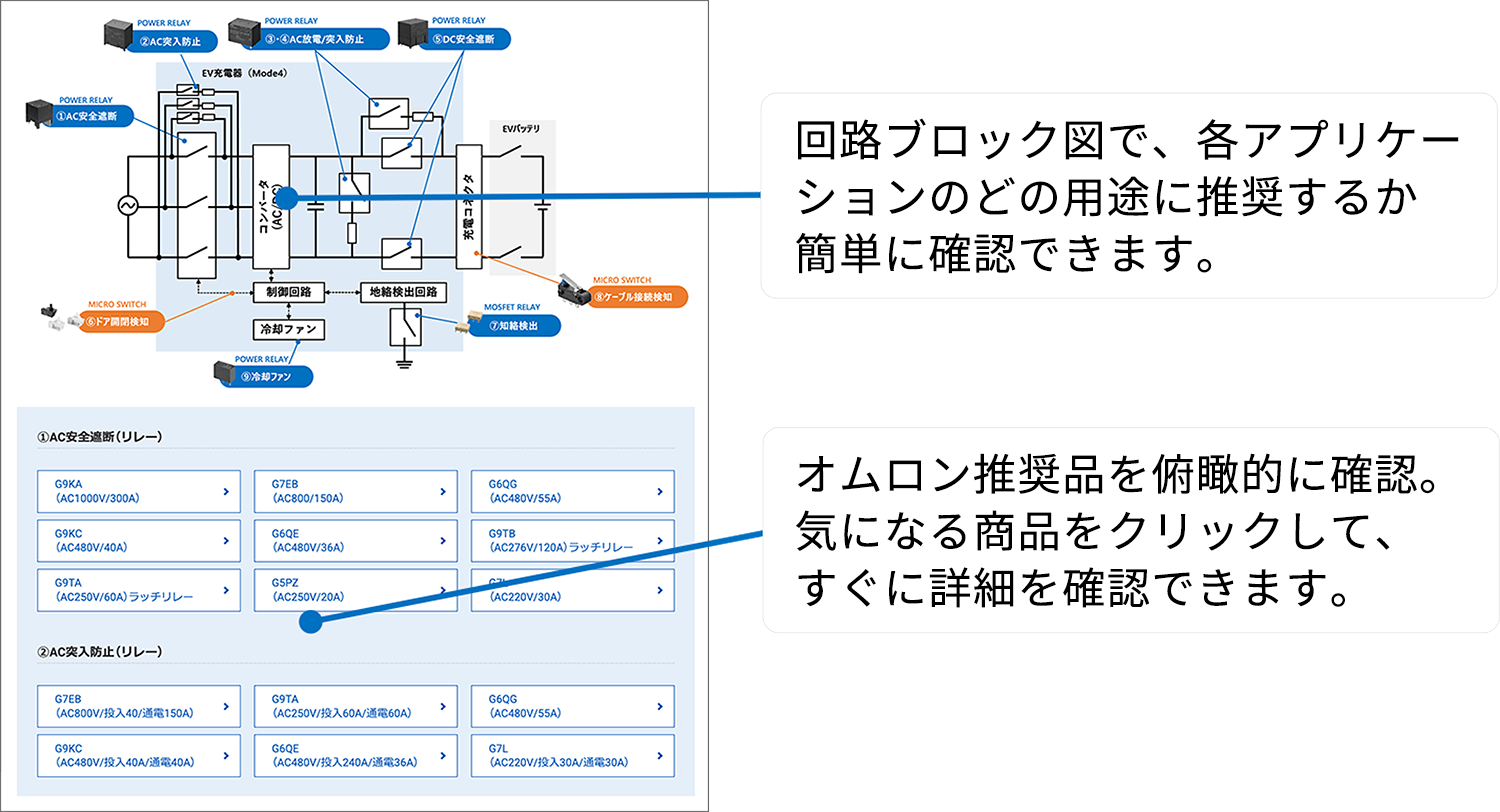

03エネルギー市場における推奨コンポーネントと用途

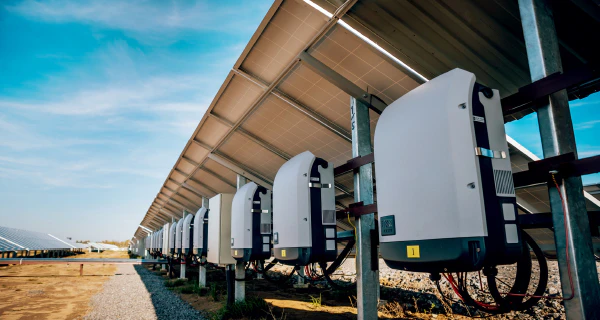

01 PVインバータ (業務用・産業用)

近年のメガソーラー発電システムの開発では、発電量の最大化と保守費用の削減を目的とした分散型PVインバータの大容量化がトレンドとなっています。

PV Inverter (Commercial & Industrial) img
(1) 地絡検出回路:G7L-X / G2RG / G6S / G6-Y More Information (2) AC系統連系:G7EB(100A) / G9KA(200A)(NEW) More Information (3) 基板間接続:XG4 More Information (4) 外部信号接続:XW4M/XW4N(NEW) More Information PVI inverter

  • 1地絡検出回路

    インバータの動作開始前にDC入力ラインとアース間の絶縁抵抗を測定する回路にリレーが用いられます。定められた閾値を下回る絶縁抵抗が計測された場合は、安全規格の定めによって動作停止が求められます。

    【推奨製品】 G7L-X G2RG G6S G6J-Y

  • 2AC系統連系

    機器の異常発生時に電力系統を保護するため、リレーは安全規格への適合が必要です。
    当社の最新リレーは高容量・低発熱に対応し、大容量のインバータに最適。PVインバータの分散化の流れに伴い、電磁接触器に代わりPCBリレーの採用が進んでいます。

    【新製品】 G7EB(100A) G9KA(200A)

  • 3基板間接続

    制御回路と主要回路（フィルタ基板、インバータ基板、DC昇圧基板）の信号接続にMILコネクタが用いられます。

    【推奨製品】 XG4 series

  • 4外部信号接続

    制御回路と外部オプション基板との信号接続にプッシュイン型端子台が用いられます。低挿入力かつ高信頼性を実現したプッシュイン型端子台コネクタを新たに投入し、配線作業時間の短縮に貢献します。

    【新製品】 XW4M/XW4N XW4M/XW4N

02 ラピッドシャットダウン

北米では、DC電源遮断用のシステムの設置が必須とされています。消防士が消火活動中に感電してしまう事故を防止します。

ラピッドシャットダウン img
(1) Rapid Shutdown:G7L-X / G9EA / G9EC More Information *回路図はNEC 2014準拠

  • 1ラピッドシャットダウン

    住宅や商業ビルの屋上に設置されるシステムには、最大でDC1,000Vの電圧に耐えられる緊急停止装置が必要です。

    【推奨製品】 G7L-X（maximum rated voltage 1,000V）G9EA-1G9EC-1

03 蓄電システム (家庭用)

太陽光発電電力の固定買取制度が終了した国々では、自家消費を増やすために蓄電池を導入するケースが増えています。
また、停電時に家庭内の負荷を平常通り使えるようバックアップする全負荷対応がトレンドになっています。

蓄電システム (家庭用) img
(1) AC系統連携:G6QE(Japan Electrical Appliance and Material Safety Act compliant.) / G7L-PV(IEC62109, VDEO126 compliant. Contact gap ≧ 1.8 mm) More Information (2) AC自立運転:G6QE / G2RL-E2 More Information (3) DC突入防止:G5PZ-X / G2RG-X / G9EJ-1-E More Information (4) DC安全遮断:G5PZ-X(NEW) / G9KA(200A)(NEW) / G9KB(NEW) / G7EB(100A) / G7L-X / G9EA More Information (5) 基板間接続:XG4 More Information

  • 1AC系統連系

    一次側電源入力 及び 機器に異常が発生した場合に電力系統から遮断する目的でリレーが用いられます。

    【推奨製品】 G6QE G7L-PV

  • 2AC自立運転

    停電によって系統連系リレーが解列された際に太陽光発電電力を家庭内に供給するためにリレーが用いられます。

    【推奨製品】 G6QE (36A) G2RL-EL (23A)

  • 3DC突入防止

    充電開始時に発生する突入電流から機器を保護するために突入防止抵抗とリレーを用いたバイパス回路が用いられます。

    【推奨製品】 G5PZ-X G2RG-X G9EJ-1-E

  • 4DC安全遮断

    バッテリーやシステム全体に異常が発生した際に安全を確保するためにリレーが用いられます。充放電時の両方の開閉に対応するためにリレーには＋/－双方向での開閉性能が求められます。

    【推奨製品】 G5PZ-X G9KA(200A)G9KB G7EB(100A) G7L-X G9EA-1

  • 5基板間接続

    制御回路と主要回路の信号接続にMILコネクタが用いられます。

    【推奨製品】 XG4 series

04 設置型EV充電器

04-1 AC充電器

電気自動車（EV）の普及に合わせて充電インフラとして家庭や街中など様々なロケーションにおいて設置型EV充電器の設置が増えています。（モード 3 AC 充電）
充電時間を短縮するためにEV充電器の出力も高容量化してきています。

AC充電器 img
(1) AC安全遮断:G6QE / G7 / G7Z More Information (3) 接続検知:D2HW / D2AW More Information (2) 地絡検出:G5NB More Information (3) 基板間接続:XG4 More Information

  • 1AC安全遮断

    一次側電源入力 及び 機器に異常が発生した場合に電力系統から遮断する目的でリレーが用いられます。公共用の場合は、多相の遮断が必要なため、多極リレーが最適です。

    【推奨製品】 G6QE (36A) G7J, G7Z

  • 2接続検知

    車両と充電コネクタの接続検知にマイクロスイッチを使用します。

    【推奨製品】 D2HW 最小*のロングストローク密閉型スナップアクションスイッチ (最大2A)。
    * 2020年7月オムロン調べ
    D2AW スライド接触機構による高い接触信頼性 (最大0.1A) を実現。概要はD2HWと同じ。

  • 3地絡検出

    機器内の絶縁劣化を監視するために回路とアース間の絶縁抵抗を計測する回路にリレーが用いられます。
    絶縁抵抗が規定の閾値よりも小さい場合、安全規格に従って動作を停止します。

    【推奨製品】 G5NB

  • 4基板間接続

    制御回路と主要回路の信号接続にMILコネクタが用いられます。

    【推奨製品】 XG4 series

* 上記の製品は、モード1およびモード2のIC-CPD充電ケーブル用途には使用できません。

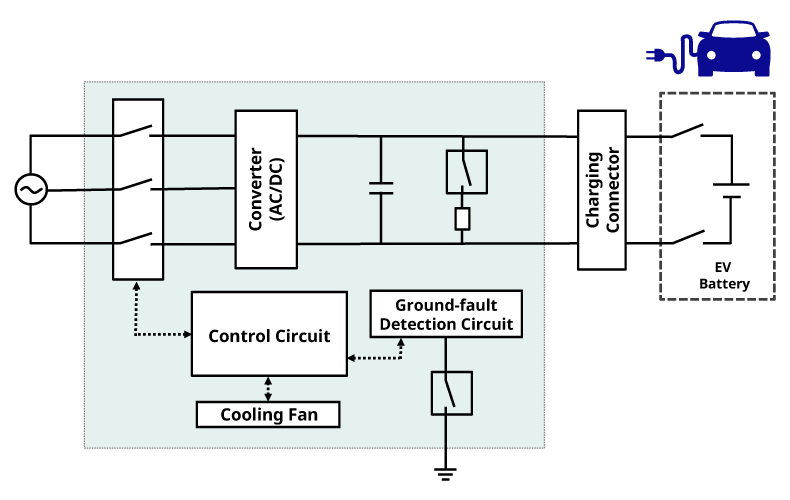

04-2 DC急速充電器

高速道路のサービスエリアなど、短時間での充電が求められるロケーションにおいては直流急速充電器が用いられます。(Mode 4 DC Charging)

DC Fast Charger img
(1) AC安全遮断:G6QE / G7/G7Z(Use 3a contact as 3-phase AC安全遮断) More Information (2) DC放電回路:7/G7Z(Use 1b contact as discharge resister connection) More Information (3) 接続検知:D2HW / D2AW More Information (4) 地絡検出:G5NB More Information (5) 基板間接続:XG4 More Information (6) DC安全遮断:G9KA(200A)(NEW) / G9KB(NEW) / G7EB(100A) / G9EA / G9EC More Information

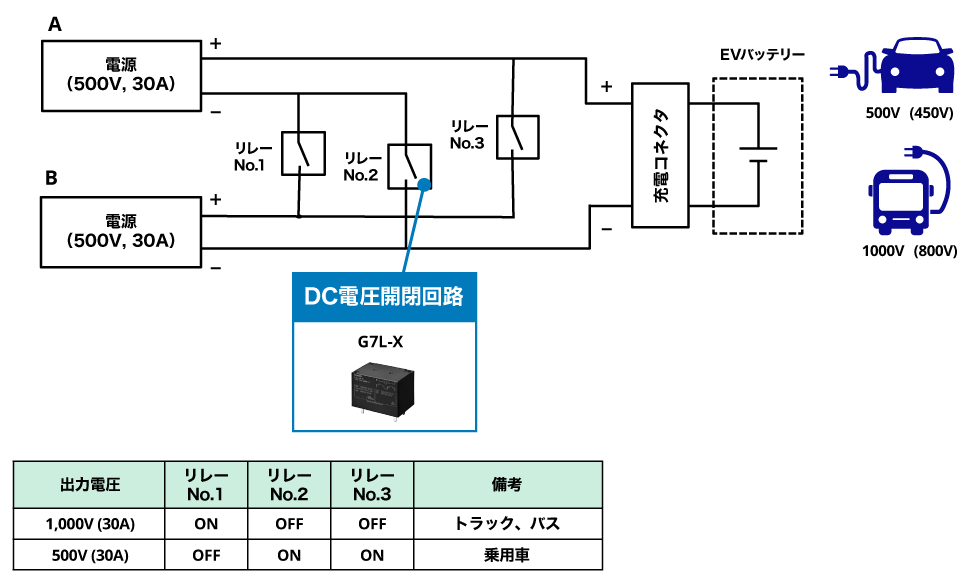

DC電圧切替回路

一部の充電器は、高電圧バッテリー (1,000V) を搭載したEVトラックやEVバスと低電圧バッテリー (500V) を搭載したEVの両方の充電用に、出力電圧の切替回路を採用しています。
このような場合、回路の切り替えにリレーを使用し、出力間を完全に物理的に絶縁することで安全設計を実現しています。

(1) DC電圧開閉回路:G7L-X / G9EA / G9EC More Information

  • 1AC安全遮断

    一次側電源入力 及び 機器に異常が発生した場合に電力系統から遮断する目的でリレーが用いられます。公共用の場合は、多相の遮断が必要なため、多極リレーが最適です。

    【推奨製品】 G6QE (36A) G7J, G7Z

  • 2DC放電回路

    出力側に放電抵抗を接続し、充電完了時点で充電コネクタに電圧が出力されないようにリレーが使用されています。
    接点構成3a1bの多極リレーで、3aをAC安全遮断用、1bを放電回路接続用とすることを推奨しています。

    【推奨製品】 G7J, G7Z

  • 3接続検知

    車両と充電コネクタの接続検知にマイクロスイッチが使用されています。

    【推奨製品】 D2HW 最小*のロングストローク密閉型スナップアクションスイッチ (最大2A)。
    *2020年7月オムロン調べ
    D2AW スライド接触機構による高い接触信頼性 (最大0.1A) を実現。概要はD2HWと同じ。

  • 4地絡検出

    機器内の絶縁劣化を監視するために回路とアース間の絶縁抵抗を計測する回路にリレーが用いられます。
    絶縁抵抗が規定の閾値よりも小さい場合、安全規格に従って動作を停止します。

    【推奨製品】 G5NB

  • 5基板間接続

    制御回路と主要回路の信号接続にMILコネクタが用いられます。

    【推奨製品】 XG4 series

  • 6DC安全遮断

    バッテリーやシステム全体に異常が発生した際に安全を確保するためにリレーが用いられます。充放電時の両方の開閉に対応するためにリレーには＋/－双方向での開閉性能が求められます。

    【推奨製品】 G9KA(200A) G9KB G7EB(100A) G9EA-1 G9EC-1

  • 1DC電圧開閉回路

    【推奨製品】 G7L-X（maximum rated voltage 1,000V） G9EA-1 G9EC-1

04-3 V2H (EVから家へ)

太陽光発電システムや電気自動車（EV）の家庭への普及に伴い、固定型蓄電池としてのEVバッテリーの用途が増加しました。
このような用途では、直流の充電、および放電の制御が行われます。

V2H (EVから家へ) img
(1) AC安全遮断:G6QE(Japan Electrical Appliance and Material Safety Act compliant.) / G7L-PV(IEC62109, VDEO126 compliant. Contact gap ≧ 1.8 mm) More Information (2) DC突入防止:G2RG-X / G9E More Information (3) DC安全遮断:G9KB(NEW) / G9KA(200A) / G7EB(100A) / G7L-X / G9EA / G9EC More Information (4) 接続検知D2HW/D2AW More Information (5) 地絡検出:G5NB, etc. More Information (6) 基板間接続:XG4 More Information

  • 1AC安全遮断

    一次側電源入力 及び 機器に異常が発生した場合に電力系統から遮断する目的でリレーが用いられます。

    【推奨製品】 G6QE G7L-PV

  • 2DC突入防止

    充電開始時に発生する突入電流から機器を保護するために突入防止抵抗とリレーを用いたバイパス回路が用いられます。

    【推奨製品】 G2RG-X G9EJ

  • 3DC安全遮断

    EVとの充電中または放電中に異常が発生した場合、安全を確保するためにリレーが用いられます。
    V2Hシステムの場合、充放電時両方の開閉に対応するためにリレーには＋/－双方向での開閉性能が求められます。

    【推奨製品】 G9KB G9KA(200A) G7EB(100A) G7X-L (DC rating added) G9EA-1 G9EC-1

  • 4接続検知

    車両と充電コネクタの接続検知にマイクロスイッチが使用されています。

    【推奨製品】 D2HW 最小*のロングストローク密閉型スナップアクションスイッチ (最大2A)。
    *2020年7月オムロン調べ
    D2AW スライド接触機構による高い接触信頼性 (最大0.1A) を実現。概要はD2HWと同じ。

  • 5地絡検出

    機器内の絶縁劣化を監視するために回路とアース間の絶縁抵抗を計測する回路にリレーが用いられます。絶縁抵抗が規定の閾値よりも小さい場合、安全規格に従って動作を停止します。

    【推奨製品】 G5NB

  • 6基盤間接続

    制御回路と主要回路の信号接続にMILコネクタが用いられます。

    【推奨製品】 XG4 series

05 スマートメータ

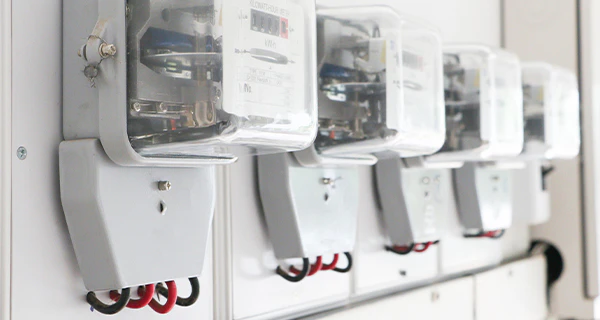

05-1 スマート電力メータ

電力の使用状況の可視化、遠隔検針や遠隔操作を実現するスマートメータが世界的に普及しています。

Electricity Smart Meter img
(2) 通信信号制御:G3VM / G6-Y More Information (3) アラーム出力:G6B / G5Q More Information (4) 制御信号接続:XF2M / XF3M More Information (5) 外部インターフェース:B3FS / B3AL More Information (6) カバー開（タンバー）検知 :D2FS/D3C / D2HW More Information

  • 1通信信号制御

    制御センタとスマートメータ間の通信のオン・オフを切り替えるためにリレーが使用されています。

    【推奨製品】 G3VM G6J-Y

  • 2アラーム出力

    メータの誤動作や外部要因による異常時に警報信号を出力するためにリレーが使用されています。

    【推奨製品】 G6B G5Q

  • 3制御信号接続

    表示PC基板と主回路基板間の信号接続にFPC/FFCコネクタが使用されています。

    【推奨製品】 XF2M/XF3M series

  • 4外部インタフェース

    操作パネルにはタクタイルスイッチが採用されています。

    【推奨製品】 B3FS B3AL

  • 5カバー開 (タンパー) 検知

    ケースのカバーが開けられたことを検知するためにスイッチが使用されています。

    【推奨製品】 D2FS D3C D2HW

05-2 スマートガスメータ

ガスメータには安全のための各種センサが搭載されており、無線通信機能を使って自動検針が可能です。これにより、ガスの供給停止など中央制御センタからの遠隔操作を実現しています。ガスメータはバッテリー駆動のため、長時間の動作には低消費電力のセンサが望まれます。

ガススマートメータ img
(1) ディスク回転数時計:EE-SX1330 More Information (2) 信号接続:XF2M / XF3M More Information (3) 外部操作インターフェース:B3SL More Information (4) カバー開検知:D2HW More Information (5) 地震検知:D7A / D7S More Information

  • 1ディスク回転数計測

    ダイヤフラムガスメータには、ディスクの回転数を非接触で長時間計測するために光センサが使用されています。2組の光センサを搭載することで、ディスクの逆回転も検出可能です。本センサは、低デューティ比に比例したパルス出力により、消費電力を低減することが可能です。

    【推奨製品】 EE-SX1330
    フォトICタイプ (高速応答) も用意しております。

  • 2信号接続

    表示PC基板と主回路基板間の信号接続にFPC/FFCコネクタが使用されています。

    【推奨製品】 XF2M/XF3M series

  • 3外部操作インタフェース

    操作パネルにはタクタイルスイッチが採用されています。

    【推奨製品】 B3SL

  • 4カバー開 (タンパー) 検知

    ケースのカバーが開けられたことを検知し警告を発するためにスイッチが使用されています。

    【推奨製品】 D2HW

  • 5地震検知

    緊急時にガスメータ内の遮断弁を作動し二次災害を防止するために、地震検知センサが使用されています。

    【推奨製品】
    D7A 電源不要の機械式接点スイッチを採用し、±5°の余裕を持たせたオートレベル機構を搭載。
    D7S 計測震度との相関性が高く、高い検出精度 (非常に小さな検出誤差) で遮断出力を作動させるスペクトル強度 (SI) 値算出アルゴリズムを採用。低消費電力設計で、長い電池寿命を維持。

06 燃料電池

環境に優しい理想的なエネルギーシステムの一つである燃料電池は、工場や自動車のエネルギー源としてだけでなく、家庭用の分散型エネルギー発電としても利用が拡大しています。それに伴って発生する廃熱もニーズに合わせて有効活用されています。

Fuel Cell img
(1) エア流量計:D6F More Information (2) ガス流量計測:D6F More Information (3) エア流量計測:D6F More Information (4) エア流量計測:D6F More Information (5) 特定負荷のバックアップ用出力制御:G2RL-1A/-2A / G2RG-2A(Contact gap ≧ 1.5 mm) More Information (6) AC系統連系:G2RL-1A/-2A / G2RG-2A(Contact gap ≧ 1.5 mm) More Information

  • 1エア流量計測

    燃料処理システム (改質器) のバーナーに供給される空気の流量を測定しフィードバック制御を実行するために、流量センサが使用されています。

    【推奨製品】
    D6F 質量流量を計測するため、化学反応で発電するシステムに最適。ダストを分離することでセンサチップへの影響を低減することが可能な気体の流路構造設計により、脈動流や配管のばらつきの影響を軽減します。

  • 2ガス流量計測

    燃料処理システム (改質器) に供給される燃料ガスの流量を測定しフィードバック制御を実行するために、流量センサが使用されています。

    【推奨製品】
    D6F 質量流量を計測するため、化学反応で発電するシステムに最適。ダストを分離することでセンサチップへの影響を低減することが可能な気体の流路構造設計により、脈動流や配管のばらつきの影響を軽減します。

  • 3エア流量計測

    燃料電池スタックの空気極に供給される空気の流量を測定しフィードバック制御を実行するために、流量センサが使用されています。

    【推奨製品】
    D6F 質量流量を計測するため、化学反応で発電するシステムに最適。ダストを分離することでセンサチップへの影響を低減することが可能な気体の流路構造設計により、脈動流や配管のばらつきの影響を軽減します。

  • 4エア流量計測

    燃料処理システム (改質器) に供給される空気の流量を測定しフィードバック制御を実行するために、流量センサが使用されています。

    【推奨製品】
    D6F 質量流量を計測するため、化学反応で発電するシステムに最適。ダストを分離することでセンサチップへの影響を低減することが可能な気体の流路構造設計により、脈動流や配管のばらつきの影響を軽減します。

  • 5特定負荷のバックアップ用出力制限

    系統連系リレーが停電で切断された際、燃料電池で発電した電力を特定負荷に供給するための立運転制御にリレーが使用されています。

    【推奨製品】 G2RL-1A/2A G2RG-2A

  • 6AC系統連系

    燃料電池の余剰発電電力を電力会社に販売する際に接続するための系統連系部にリレーが使用されています。

    【推奨製品】 G2RL-1A/2A G2RG-2A

07 地上設置型変圧器

地上設置型変圧器は、有資格者による定期的な保守点検が必要です。簡単な故障でも重大な問題を引き起こす可能性があり、現在、多くの企業が技術者の不足に直面しています。

D6T-32L-01A img
(1) Abnormal heat Detection:D6T-32L-01A More Information

  • 1異常発熱検知

    経年劣化や施工事に生じた接続不良により生じる異常発熱を非接触で常時温度を監視し、異常を検知したときにアラート出力する事で、問題発生を未然に防ぎ安全を実現します。
    センサの使用で、人手削減に貢献します。

    【推奨製品】 D6T-32L-01A

04エネルギー市場向け製品ラインアップ

AC高容量リレー

高容量の用途に対して、小型・低発熱の機能を備えた幅広い製品ラインアップを用意しております。

G7EB Contact voltage:AC800V Contact current:100A / G9KA(Coming Soon)Contact voltage:AC800V Contact current:150A-200A / G7Z Contact voltage:AC440V Contact current:40A / G2RL-E2 Contact voltage:AC250V Contact current:20A / G7L-PV Contact voltage:AC250V Contact current:30A / G6QE Contact voltage:AC250V Contact current:40A / G9TA(Latching)Contact voltage:AC250V Contact current:50A 100A / G9TB(Latching)Contact voltage:AC250V Contact current:100A 150A-200A

DC高容量リレー

低電圧から高電圧まで幅広い用途に適した製品ラインアップを用意しております。

G7L-X Contact voltage:1,000V Contact current:20A / G2RG-XContact voltage:600V 400V Contact current:8-15A / G7L-X Contact voltage:600V Contact current:30A / G2RG Contact voltage:110V Contact current:8-15A / G7EB Contact voltage:60V Contact current:100A / G9KA Contact voltage:60V Contact current:200A

MEMS流量センサー

多種多様な製品の中から最適なセンサを選択いただけます。

流量

Flow rate img

流速

Flow velocity img

差圧

Differential pressure Delivers high sensitivity even at low flow rate, low differential pressure:MEMS differential pressure sensor(D6F-PH) High precision:Accurate measurement Low piping effects:High impedance to reduce the influence of piping variations High reliability:Detect sensor anomaly
Close
