光制御​

100万個のマイクロプリズム、マイクロレンズを用いて、100万本の光線を一本ずつ制御することができる技術​

特長

指向性を用いた新感覚の光表示
  • 光の強度や色の制御に加えて、指向性まで制御する​ことで、リアリティのある質感表現や空中映像など新感覚の光表示を実現
透明なディスプレイ
  • 透明でなにもないところに突如画像が発現
  • LED消灯時は透明なため、設置場所を選ばない
薄型・シンプルな構成だから使いやすい
  • 板状のため、狭いスペースにも設置可能
  • 樹脂板とLEDのみで構成されるため、既存商品への組込​も容易

技術詳細​

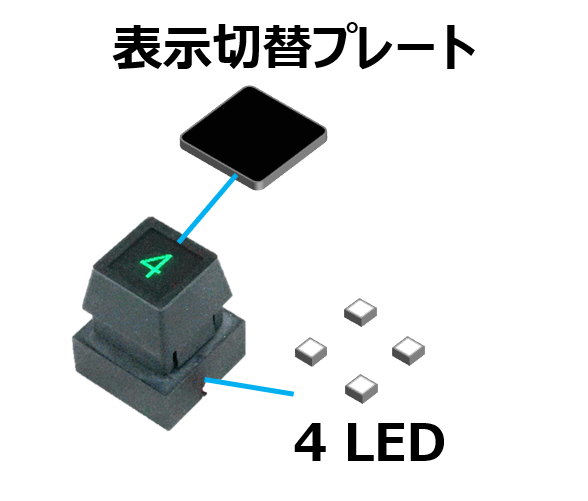

表示切替

表示切替
表示切替

1枚のプレートで4種類のデザインを表示します。​表示切替プレートとLEDのシンプルな構成のため、既存の照光スイッチへの搭載も容易です。​

透明表示

透明表示

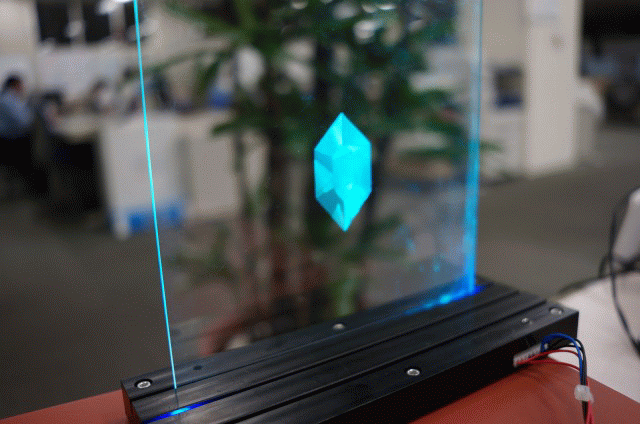

空間投影

1枚の透明板で複数デザインや動画を表現します。導光板とLEDのシンプルな構成です。​

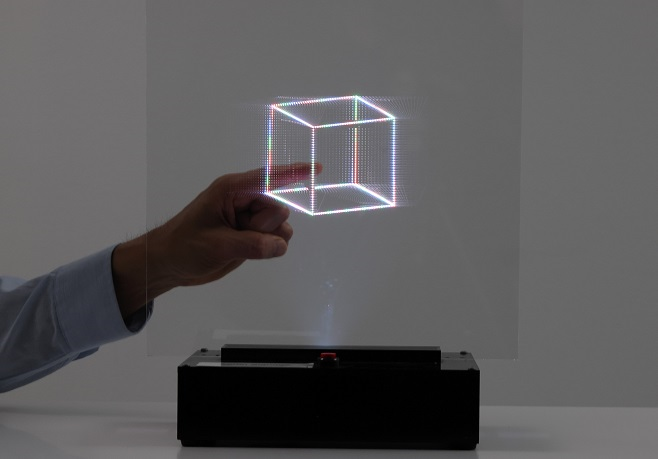

空間投影

透明表示

導光板の凹パターンを特殊なMLA(マイクロレンズ​アレイ)にすることで、空中に画像を表示します。​導光板とLEDのシンプルな構成です。

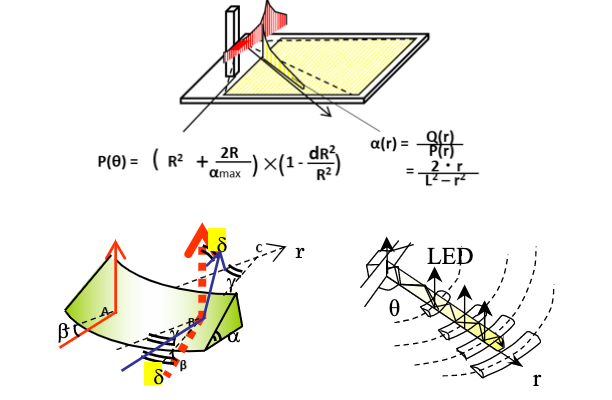

光学設計技術

光学設計技術

100万個のマイクロレンズ・マイクロプリズムの形状、位置、角度をそれぞれ個別に算出します。
これにより、精細な光の方向、強弱の制御が可能になり、豊かな質感や立体感の表示、透明性が実現できます。​

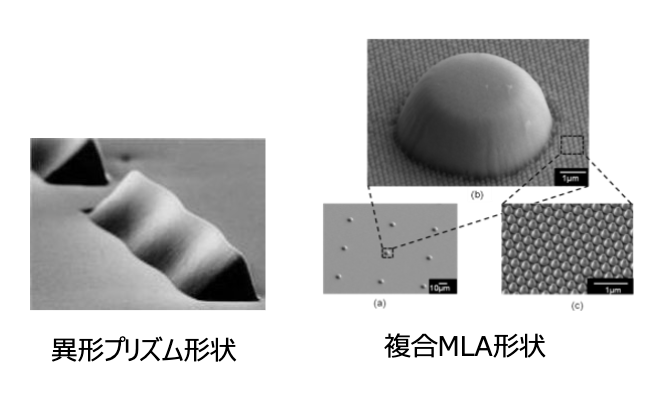

加工技術

加工技術

100万個のマイクロレンズ・マイクロプリズムを、0.1μmの加工精度で自由に配置できます。
また、様々な加工方法を組み合わせることで、自由度の高い加工形状にも対応可能です。​

アプリケーション​

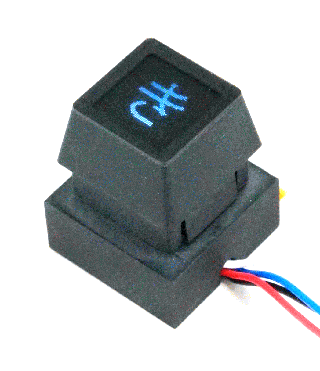

多表示切替スイッチ
多表示切替スイッチ
多表示切替スイッチ
1枚の光学素子で数種類の図柄を表示できる照光スイッチ。アニメーション表示も可能。

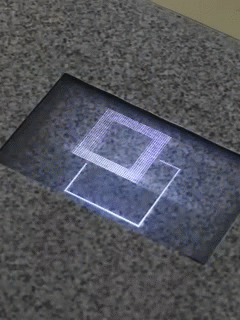

3Dタッチレススイッチ
空中矢印、3Dタッチレススイッチ​
  • 矢印が空中に浮かび上がることで、カード挿入​操作を分かりやすくナビゲーションすることが可能​。
  • ON-OFF状態を3D表示することで、タッチレス​操作を分かりやすくナビゲーションすることが​可能。

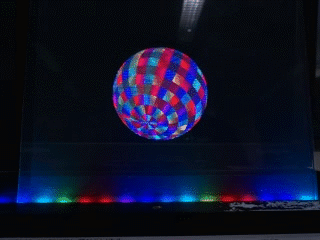

アミューズ機器向け電飾
アミューズ機器向け電飾​
消灯時の透明性と発光時の明るさの両立を実現した導光板。多彩な演出効果を実現。​
