EV充電器向けソリューション
EV充電器向けアプリケーションに推奨するオムロンの電子部品 (リレー、スイッチ、 コネクタ、 センサ) を紹介いたします。

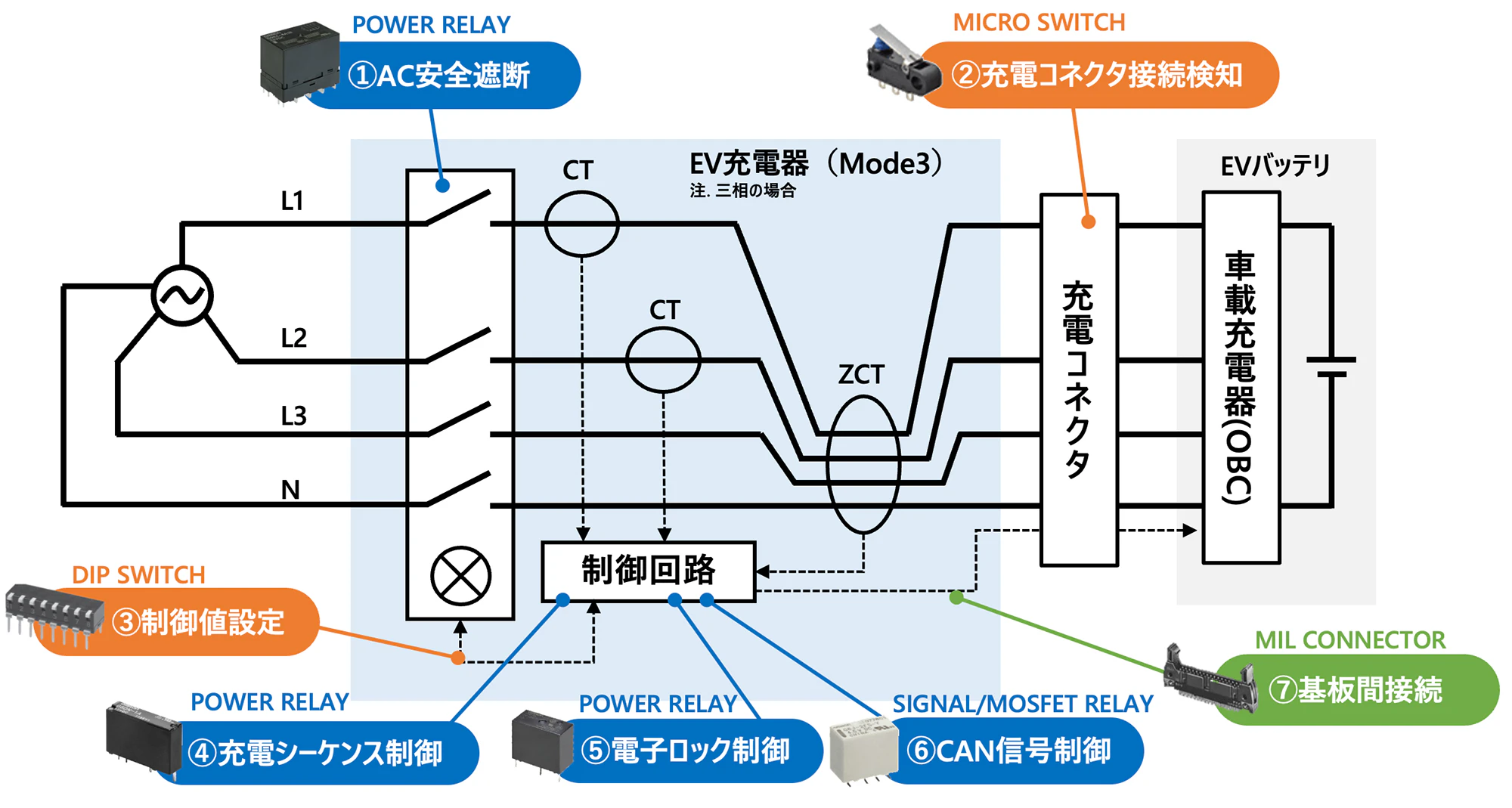

AC充電器
注. 使用前に各形式をクリックいただき、詳細を必ずご確認ください。
また共通の注意事項については、「プリント基板用リレー 共通の注意事項」をご覧ください。
※ EV側の推奨リレーを知りたい方はこちらをご参照ください。
①AC安全遮断（パワーリレー）
②充電コネクタ接続検知（マイクロスイッチ）
③制御値設定（ディップスイッチ）
④充電シーケンス制御（パワーリレー）
⑤電子ロック制御（パワーリレー）
⑥CAN信号制御（シグナル/MOSFETリレー）
⑦基板間接続（MILコネクタ）
DC充電器
DC急速充電器
注. 使用前に各形式をクリックいただき、詳細を必ずご確認ください。
また共通の注意事項については、「プリント基板用リレー 共通の注意事項」をご覧ください。
※ EV側の推奨リレーを知りたい方はこちらをご参照ください。

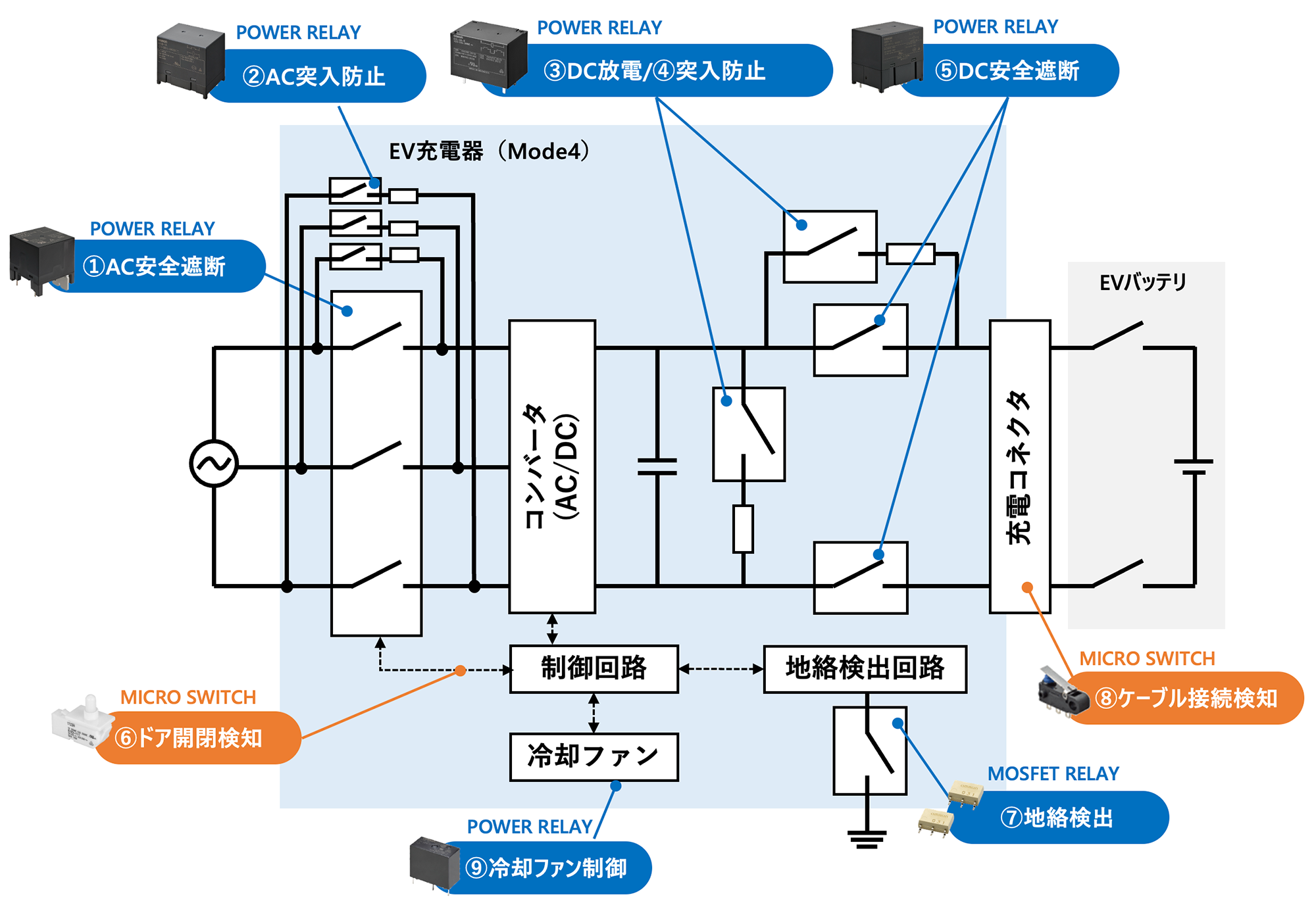

急速充電器(Mode4)の回路と推奨リレーをご紹介
各用途に合わせたスペック比較表で簡単に選定！
①AC安全遮断（パワーリレー）
②AC突入防止（パワーリレー）
③DC放電/④突入防止（パワーリレー）
⑤DC安全遮断（パワーリレー）
⑥ドア開閉検知（マイクロスイッチ）
⑦地絡検出（MOSFETリレー）
⑧ケーブル接続検知（マイクロスイッチ）
⑨冷却ファン制御（パワーリレー）

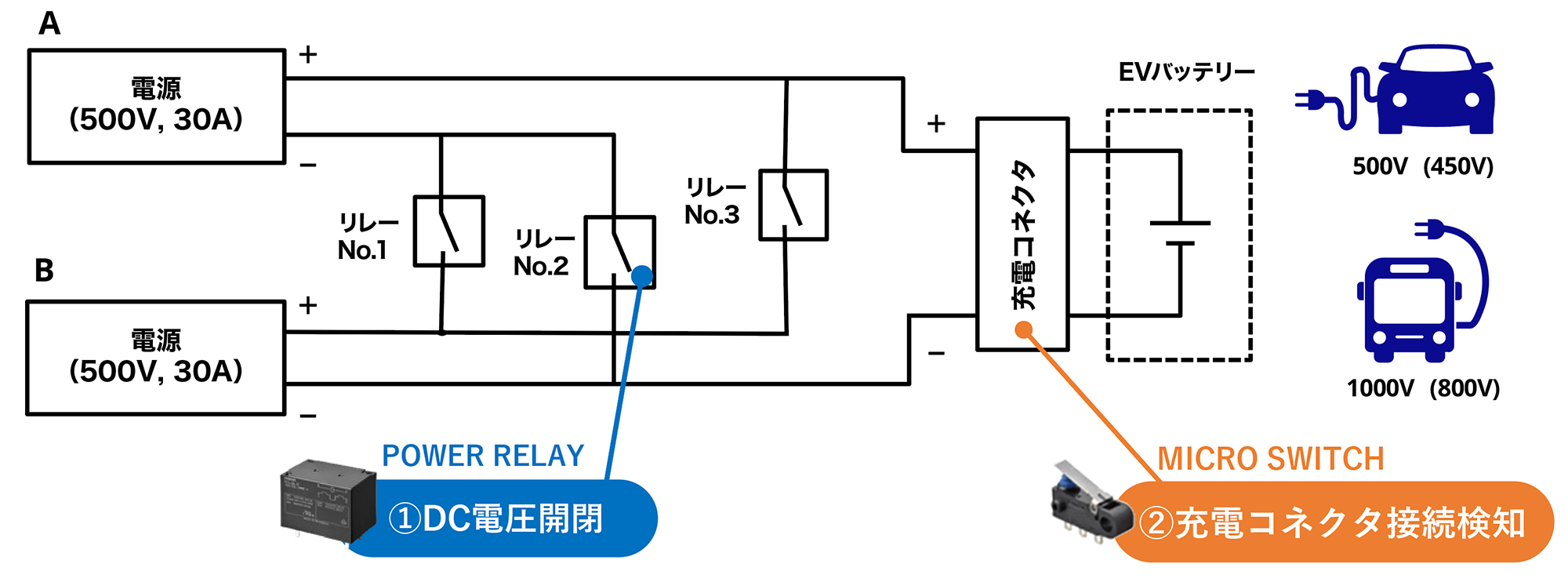

出力電圧切替回路
注. 使用前に各形式をクリックいただき、詳細を必ずご確認ください。
また共通の注意事項については、「プリント基板用リレー 共通の注意事項」をご覧ください。
※ EV側の推奨リレーを知りたい方はこちらをご参照ください。
①DC電圧開閉（パワーリレー）
②充電コネクタ接続検知（マイクロスイッチ）

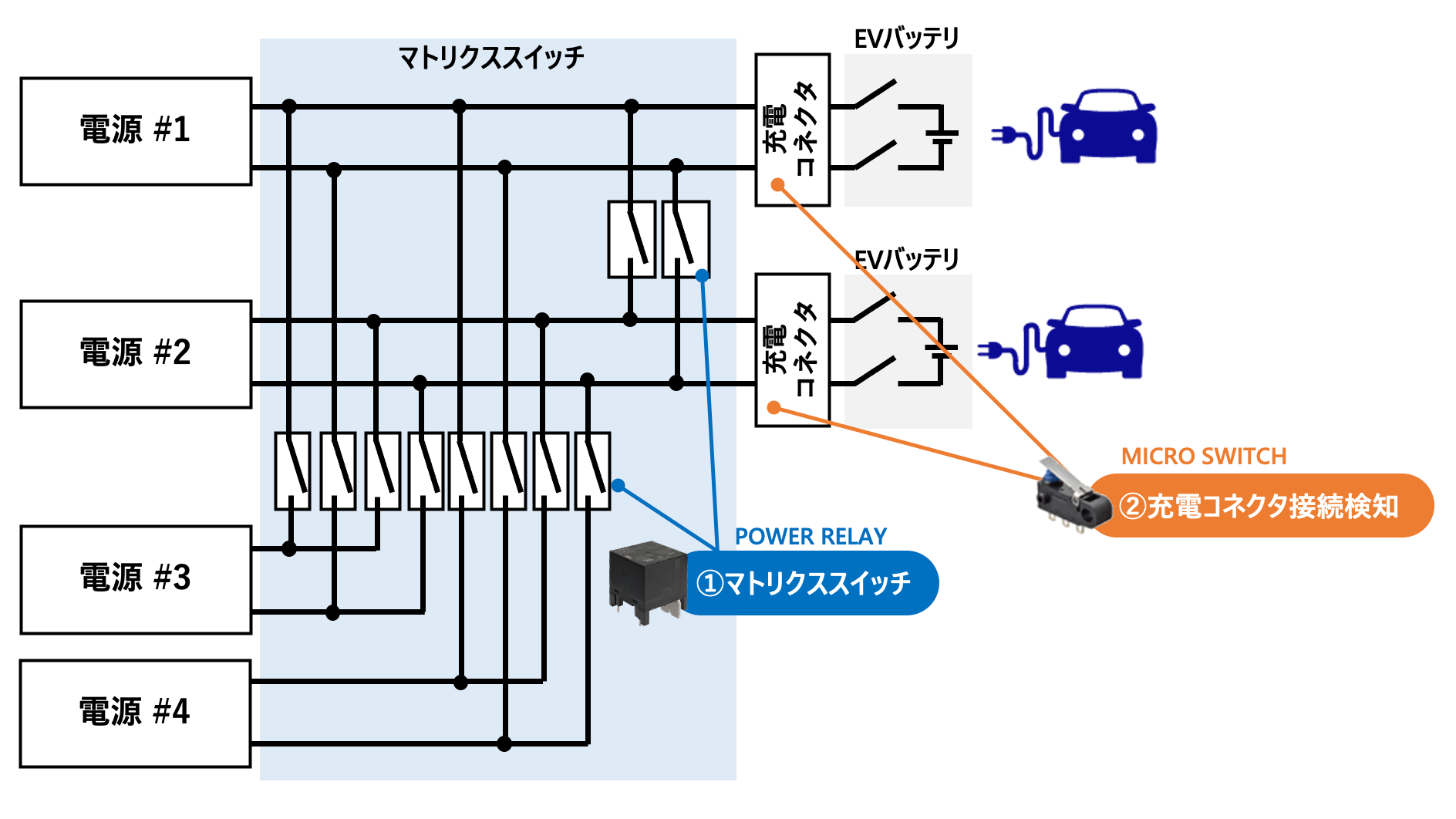

出力電力切替回路（マトリクススイッチ）
注. 使用前に各形式をクリックいただき、詳細を必ずご確認ください。
また、通電を伴わない接点開閉(無負荷開閉、ドライスイッチング)でのご使用を検討される場合は、「プリント基板用リレー 共通の注意事項」をご覧ください。
※ EV側の推奨リレーを知りたい方はこちらをご参照ください。
①マトリクススイッチ（パワーリレー）
②充電コネクタ接続検知（マイクロスイッチ）

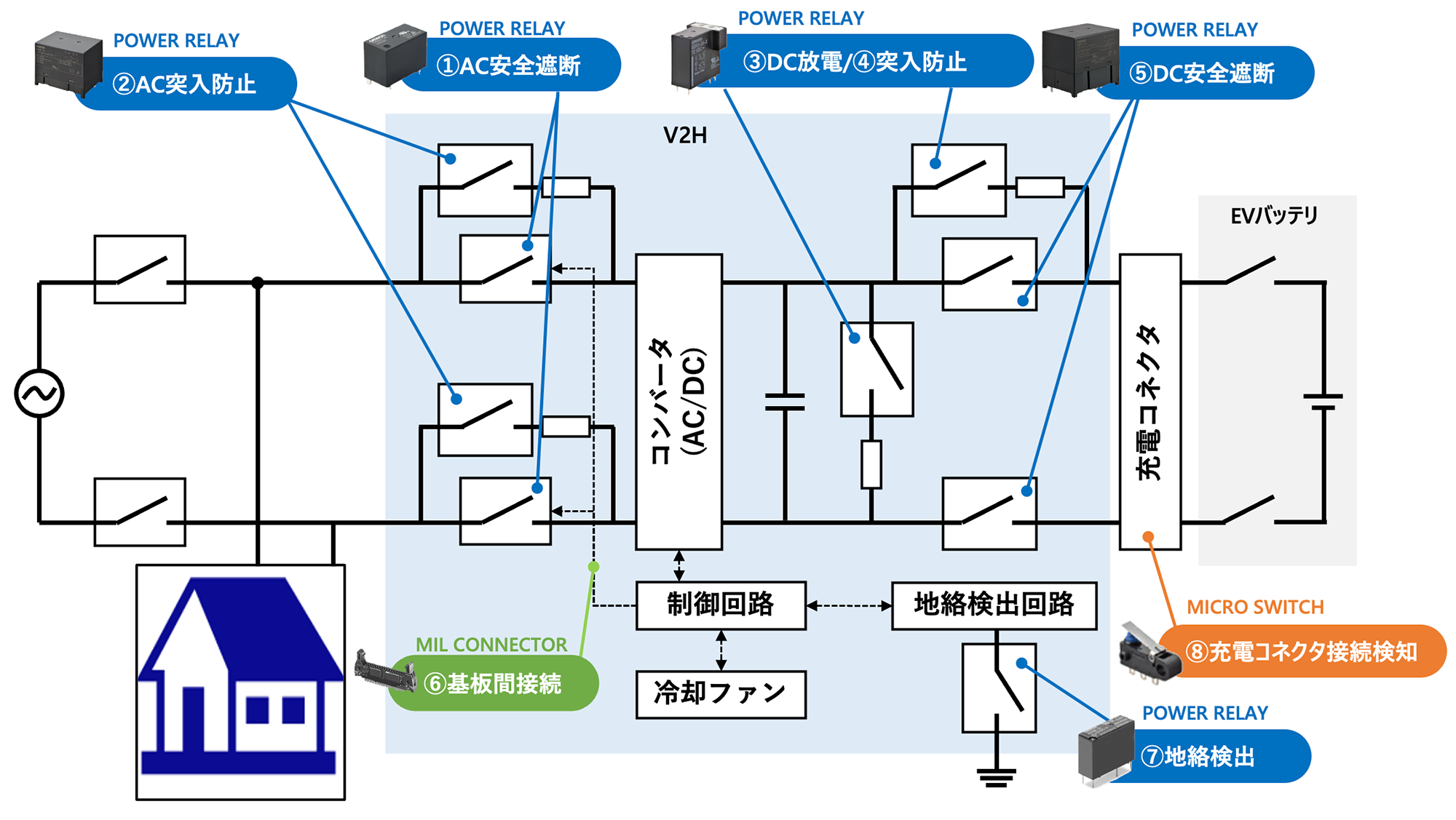

V2H（Vehicle to Home）
壁掛けDC充電器・V2H（EVから家へ）
注. 使用前に各形式をクリックいただき、詳細を必ずご確認ください。
また共通の注意事項については、「プリント基板用リレー 共通の注意事項」をご覧ください。
※ EV側の推奨リレーを知りたい方はこちらをご参照ください。
