蓄電システム向けソリューション

蓄電システム向けアプリケーションに推奨するオムロンの電子部品 (リレー、スイッチ、 コネクタ、 センサ) を紹介いたします。

目次

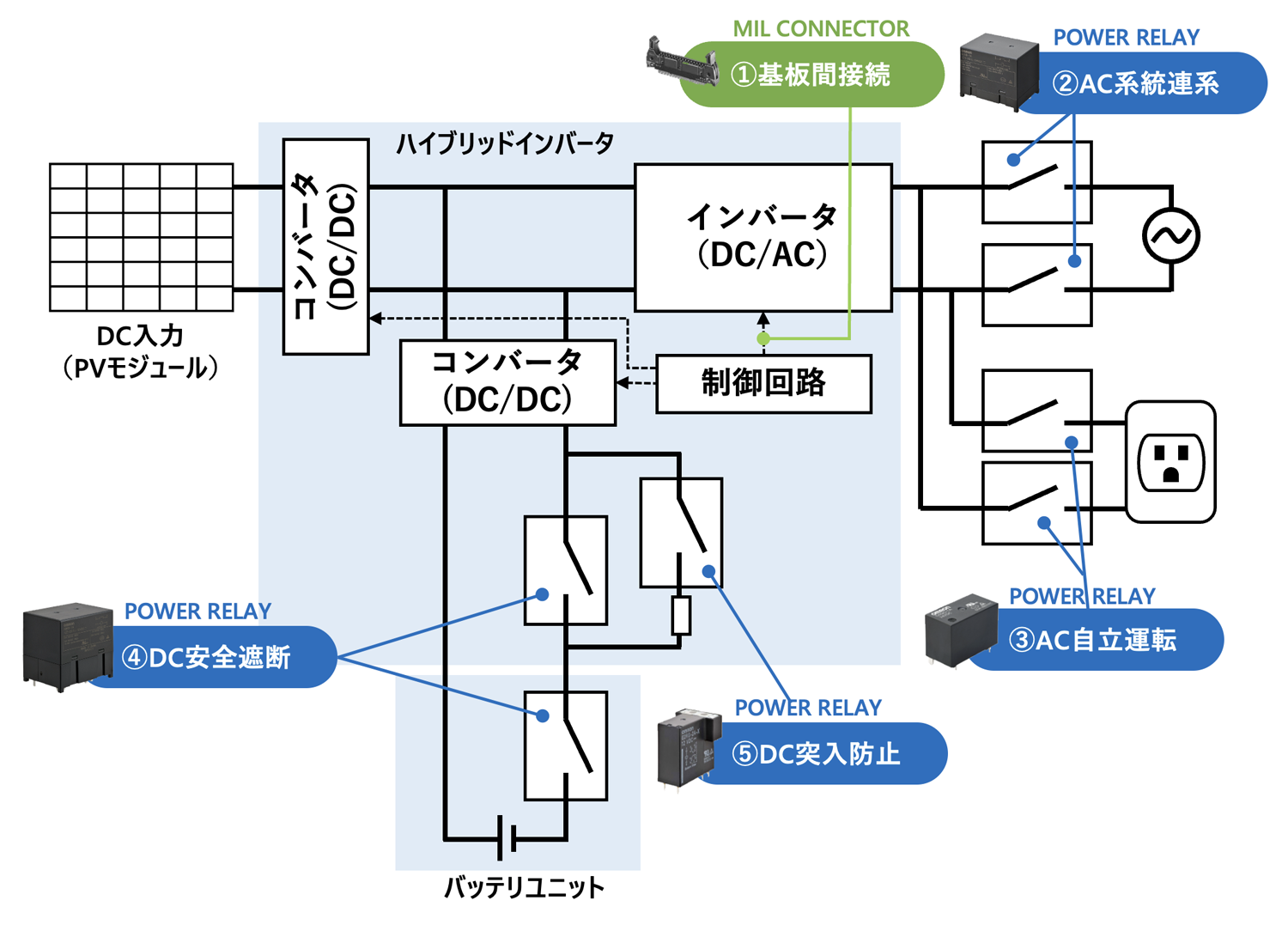

蓄電システム(家庭用)

注. 使用前に各形式をクリックいただき、詳細を必ずご確認ください。
また共通の注意事項については、「プリント基板用リレー 共通の注意事項」をご覧ください。

①基板間接続（MILコネクタ）

XG4
（安定接続）

②AC系統連系（パワーリレー）

G7EB
（AC800V/150A、AC480V/150A）
G6QG
（AC480V/55A）
G6QE
（AC480V/36A）
G7L-PV
（AC280V/30A）

③AC自立運転（パワーリレー）

G6QE
（AC480V/36A）
G2RL
（AC250V/16A）

④DC安全遮断（パワーリレー）

G9KD Coming Soon
（DC1500V/40A、DC1000V/50A）
（遮断DC1000V/150A）
G9KB
（DC800V/100A、DC600V/50A）
G9EK-EX
（DC500V/250A）
（遮断DC400V/1000A）
G9EK-E
（DC500V/200A）
（遮断DC400V/1000A）
G9EA
（DC400V/60A）
（遮断DC300V/600A）
G5PZ-X
（DC400V/20A）
G7EB
（AC800V/150A、AC480V/150A）

⑤DC突入防止（パワーリレー）

G9EJH
（DC800V/投入30A/通電15A）
G2RG-X
（DC500V/10A）
G9EJ
（DC400V/投入25A/通電15A）
G5PZ-X
（DC400V/20A）

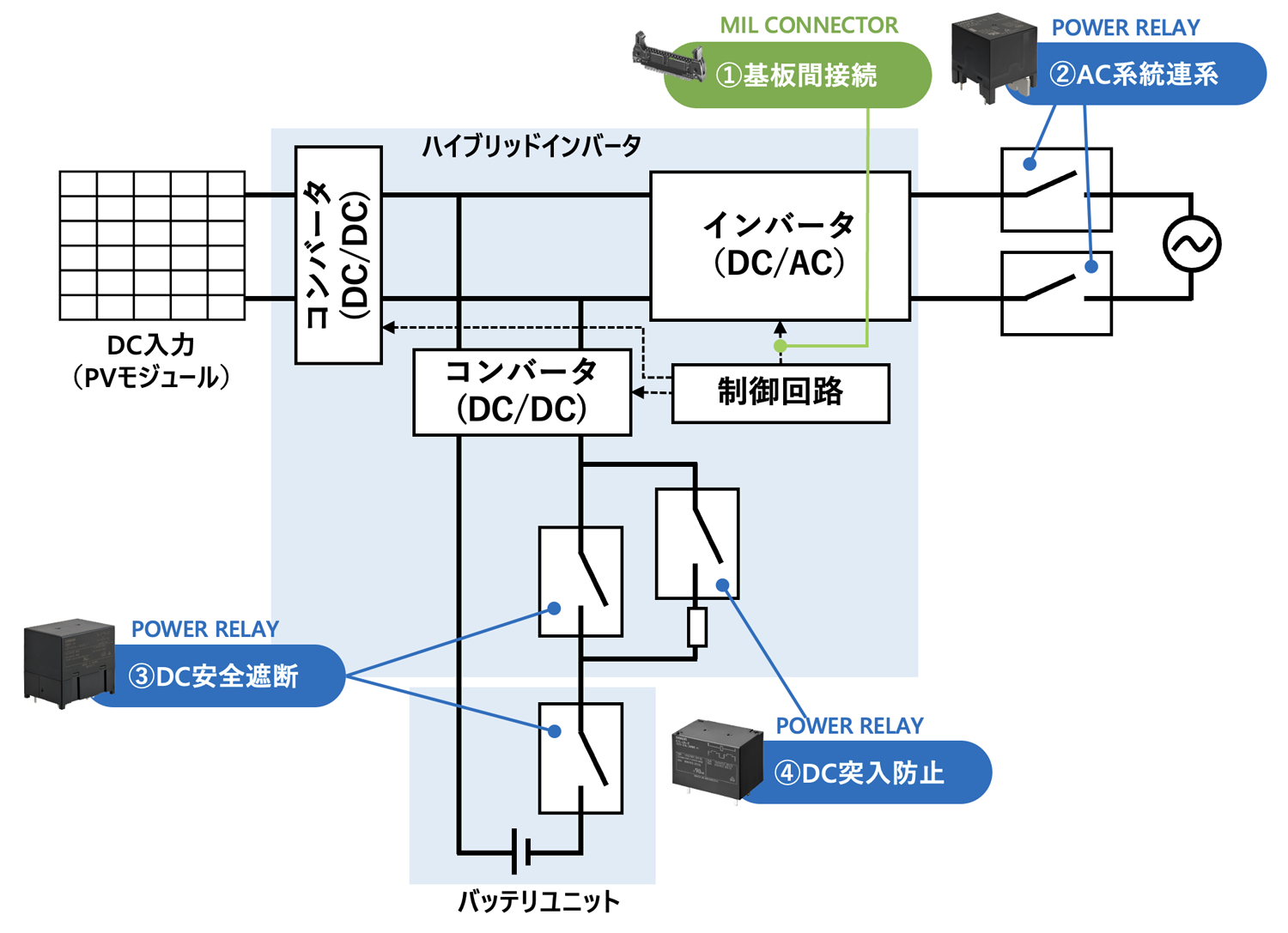

蓄電システム(産業用)

形式仕様をクリックして、詳細を確認する

注. 使用前に各形式をクリックいただき、詳細を必ずご確認ください。
また共通の注意事項については、「プリント基板用リレー 共通の注意事項」をご覧ください。

①基板間接続（MILコネクタ）

XG4
（安定接続）

②AC系統連系（パワーリレー）

G9KA
（AC1000V/300A）
G7EB
（AC800V/150A、AC480V/150A）
G6QG
（AC480V/55A）
G6QE
（AC480V/36A）

③DC安全遮断（パワーリレー）

G9KD Coming Soon
（DC1500V/40A、DC1000V/50A）
（遮断DC1000V/150A）
G7L-X
（DC1000V/25A）
G9KB
（DC800V/100A、DC600V/50A）
G9EK-EX
（DC500V/250A）
（遮断DC400V/1000A）
G9EK-E
（DC500V/200A）
（遮断DC400V/1000A）
G9EA
（DC400V/60A）
（遮断DC300V/600A）

④DC突入防止（パワーリレー）

G9KJ Coming Soon
（DC1500V/投入25A/通電5A）
G7L-X
（DC1000V/投入25A/通電40A）
G9EJH
（DC800V/投入30A/通電15A）
G2RG-X
（DC500V/10A）
G9EJ
（DC400V/投入25A/通電15A）
