部品自らが異常状態を出力し、
原因を知らせます

産業用設備装置は、安定した稼働に加えてダウンタイムの短縮が求められます。そのため、トラブル発生時には保全担当者が現象や原因を迅速に把握・判定し、速やかに復旧対応を進めることが重要です。
オムロンは、部品そのものにトラブルの原因を出力できる機能を搭載。異常発生時は、人が調べずとも素早く原因を特定し、お客様の迅速な復旧対応をサポートします。

装置の課題

高容量リレーを使用する装置ではリレーの接点が溶着すると、その部分に過大な電流が流れ続けて発熱し、火災発生という危険な連鎖となる可能性がある

リレーの溶着がすぐにわかるから、
早期安全動作に貢献。

補助接点のON/OFF信号を読み取ることで、
溶着の判断ができるようになりました。

注. 補助接点の説明は裏面をご覧ください。

主接点と補助接点は、コイル電圧印加により連動。補助接点がONなら主接点はOFF、補助接点がOFFなら主接点はON。①電源を落としても②補助接点がOFFのまま(主接点がONのまま)のため溶着していると判断。

接点溶着を即座に判断し、
遮断などの安全動作につなげることが可能です。

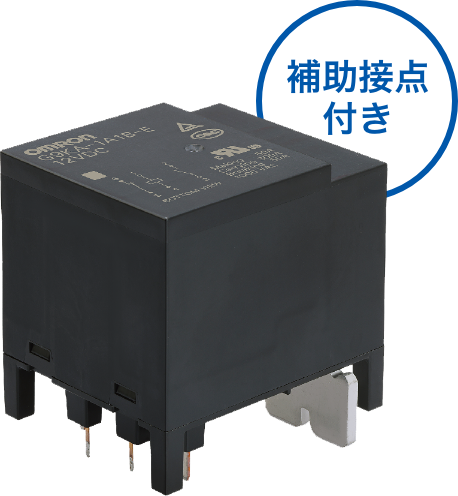

補助接点付き
NEW

パワーリレー
形G9KA-1A1B-E
AC 1000V 300A遮断

装置の課題

断線や短絡は現場で確認しないと判別できない。まず現場へ行き、正常動作か異常動作かの確認を行い、異常時は再度準備して作業開始…と時間がかかる

装置内のスイッチが通常動作・異常動作の状態を出力して、早期修繕対応に貢献。

抵抗を内蔵することで、正常ON・正常OFF・断線・短絡の判別ができるようになりました。

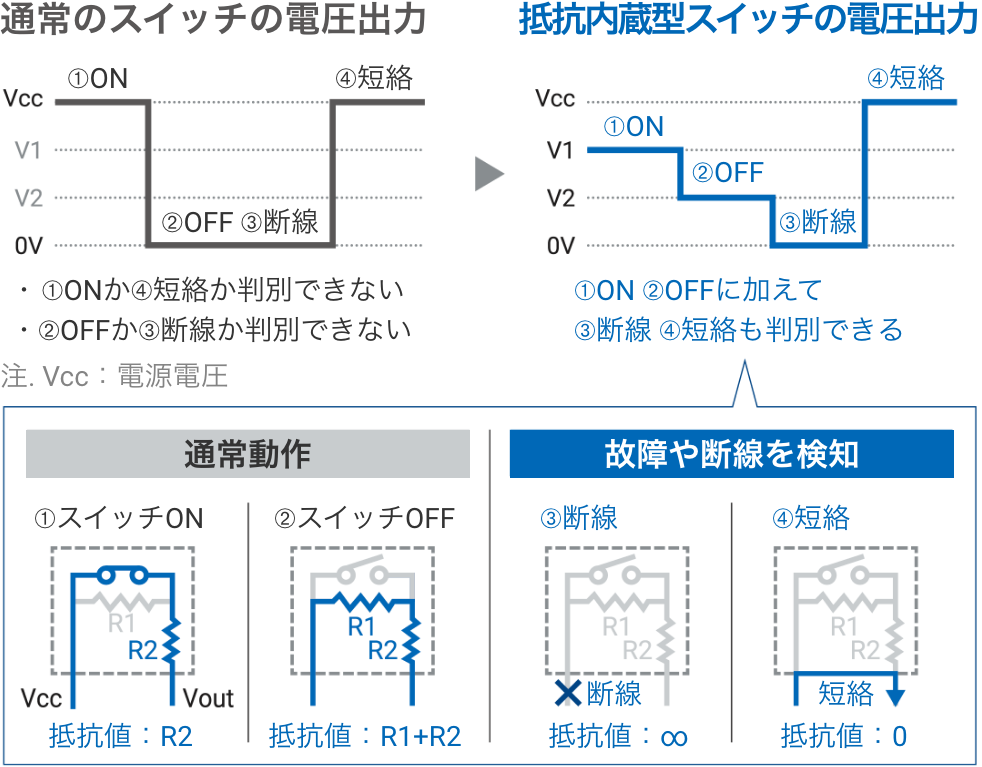

通常のスイッチの電圧出力 => 抵抗内蔵型スイッチの電圧出力

離れた場所からでも電圧出力で判別できるため、早期修繕対応が可能です。

抵抗内蔵型シール形

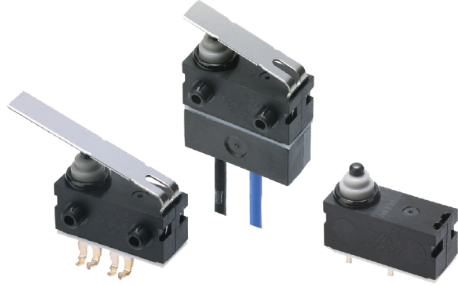

極超小形基本スイッチ
形D2EW-R

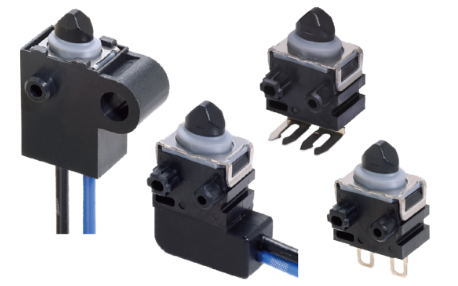

抵抗内蔵型シール形
極超小形基本スイッチ
形D2AW-R
