［ 基板対基板接続 ］
外力がかかりやすいので
ねじ止めが必要

• 強度を確保するため、ねじ止めが必要な場合がある

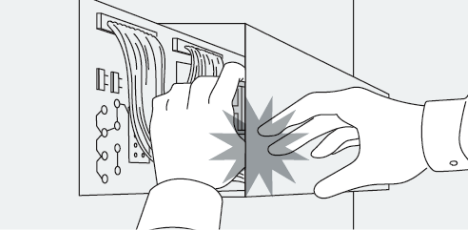

［ ソケットの挿抜 ］
両手が入らないと
作業できない

• 両手が入らない狭い場所や入り組んだ場所での挿抜作業は困難

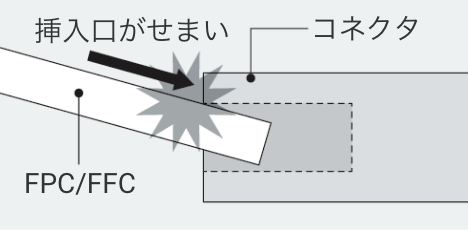

［ FPC／FFCの接続 ］
スライダの解除・
FPC/FFCの挿入が面倒

• スライダの解除が必要
• FPC/FFCが挿入しにくい
• 水平からの挿入となるため、作業の自動化が困難

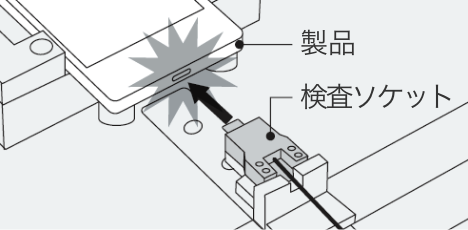

［ 製品検査でのコネクタ接続 ］
検査時の厳しい
位置決めで自動化が難しい

• 検査時の位置決めが厳しいため対象物に傷をつける可能性があり、自動化が困難

「ねじ止め不要」で
固定がらくらく

はんだ付けのみで、
強度を確保

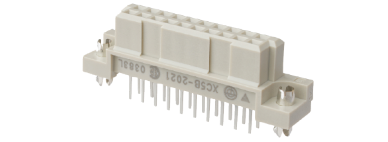

DINコネクタ
止めピン付きシリーズ
形XC5▢-▢▢▢▢-A

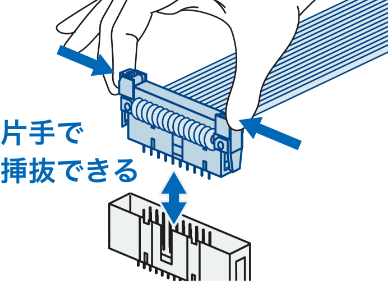

「片手で作業できる機構」
で挿抜がらくらく

片手で挿抜できるオリジナルロック機構で、狭い場所でも挿抜できる

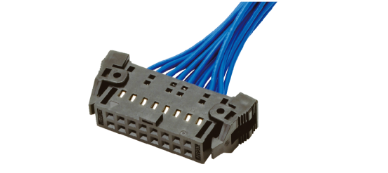

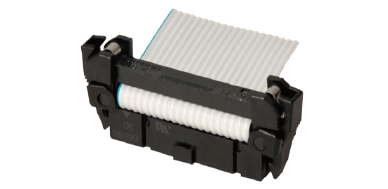

バラ線圧着
ソケットコネクタ
形XG5N-U

MILタイプソケット
ロック付きコネクタ
形XG4M-U

「スライダ解除不要」で
接続がらくらく

スライダは解除状態で納入されるため解除の必要なく実装が可能。
さらに挿入口上面が開放されているため斜めから挿入可能

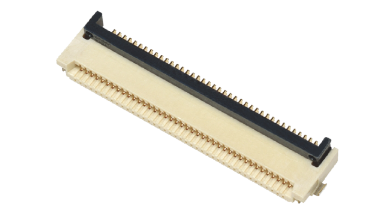

FPC/FFCコネクタ
形XF3M

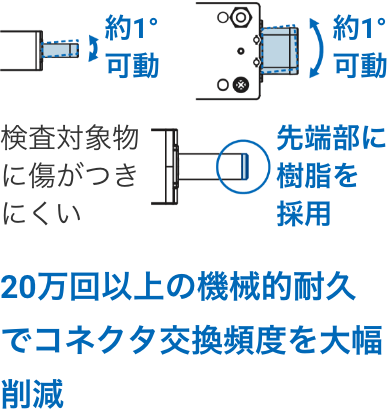

「フローティング構造」
で自動挿入がらくらく

嵌合部が上下左右に可動するフローティング構造で、自動検査工程でのコネクタ挿入ミスを予防

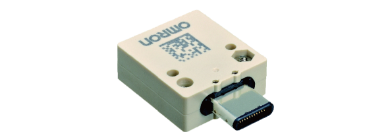

検査用ソケット
形XP2U-001
