SamacSys（ECADモデル）のダウンロード方法とアイコンの見方について教えてください。
ID： FAQE10109
更新：
回答回答
当社の公式Webサイトでは、SamacSysと連携し、対象製品の回路図シンボル、PCBフットプリント、3D CADモデルなどのECADデータを無償でダウンロードいただけます。
商品詳細ページまたはパラメトリックサーチの形式一覧に表示されている「SamacSys 3D/ECAD」の緑色のアイコンからご利用ください。
なお、初回ダウンロード時、または長期間ご利用がない場合は、個人情報の取り扱いに関する同意画面が表示された後、SamacSysの画面が起動します。
Explanation解説
＜目次リンク＞
Q1. SamacSysとは何ですか？
A. SamacSys（サマクシス）とは、回路設計に必要な回路図シンボル、PCBフットプリント、3D CADモデルなどのECADデータを提供する外部サービスです。
オムロン電子部品事業部の公式Webサイトでは、SamacSysと連携することで、対象製品のECADモデルを無償でダウンロードし、各種ECADツールでの設計にご利用いただけます。
これにより、部品ライブラリ作成の工数削減や、設計作業の効率化が可能となります。
Q2. SamacSysのECADモデルは、どこから利用できますか？
A. SamacSysのECADモデルは、以下の2つのページからご利用いただけます。
① 商品詳細ページ
各製品の詳細ページにて、製品情報エリアに表示される「SamacSys 3D/ECAD」アイコンからダウンロードできます。
・商品詳細ページ例：https://components.omron.com/jp-ja/products/connectors/XF3M-XF2M
② パラメトリックサーチ（形式一覧ページ）
条件検索後に表示される形式一覧（MODEL LIST）にて、各形式行に表示される「SamacSys 3D/ECAD」アイコンからダウンロードできます。
・パラメトリックサーチ例：https://components.omron.com/jp-ja/products/parametric-search/basic-switches
Q3. SamacSysのECADモデルはどのようにダウンロードすればよいでしょうか？
A. ダウンロードの基本的な流れは以下の通りです。
| # | 手順 | 補足 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 商品詳細ページまたは形式一覧ページ（パラメトリックサーチ）で「SamacSys 3D/ECAD」アイコンをクリックします。 |

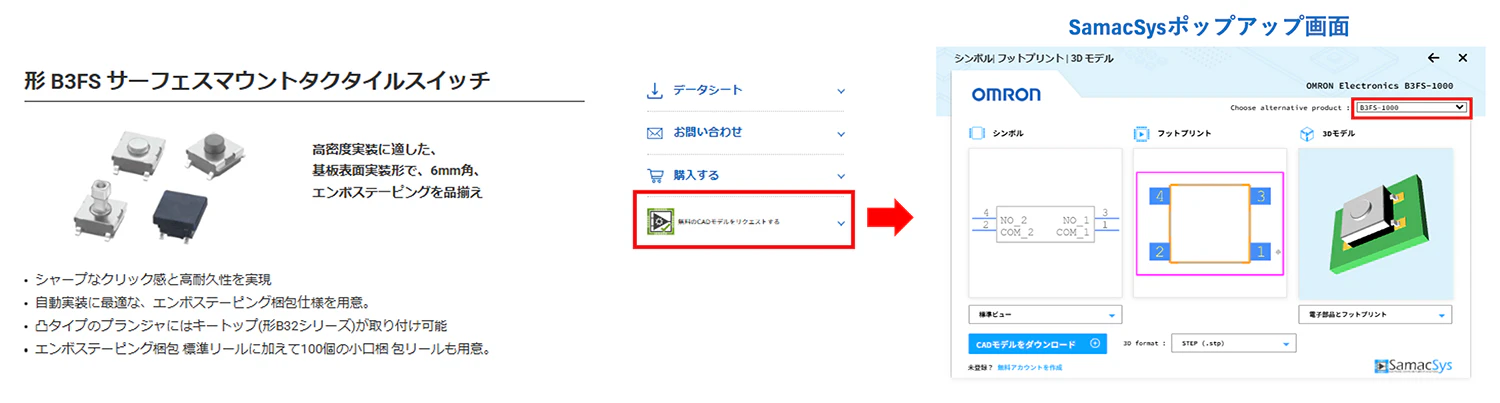

(1)商品詳細ページのアイコン配置先・上部右上 はじめは特定の形式のCADデータが表示されますが、SamacSysポップアップ画面右上のプルダウン機能より、対象の形式を選択できます。 ※形式数が多い場合、②MODEL LISTに遷移される場合があります。

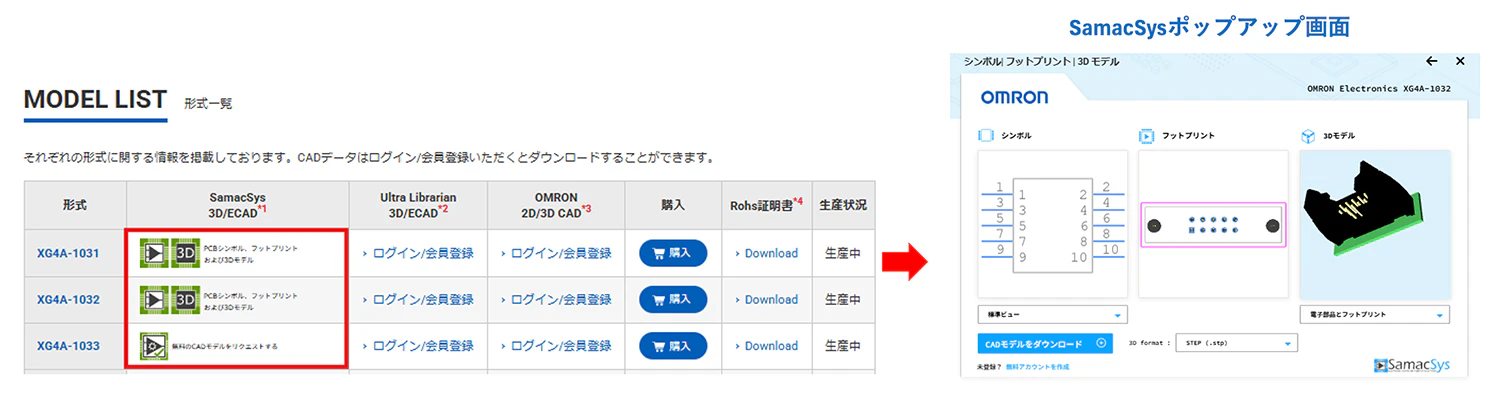

・MODEL LIST 選択した特定の形式のCADデータが表示されます。

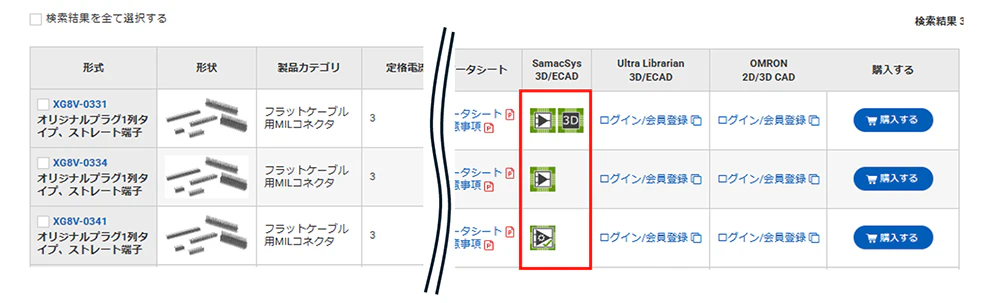

(2)形式一覧ページ（パラメトリックサーチ）のアイコン配置先
|
||||||||
| 2 |

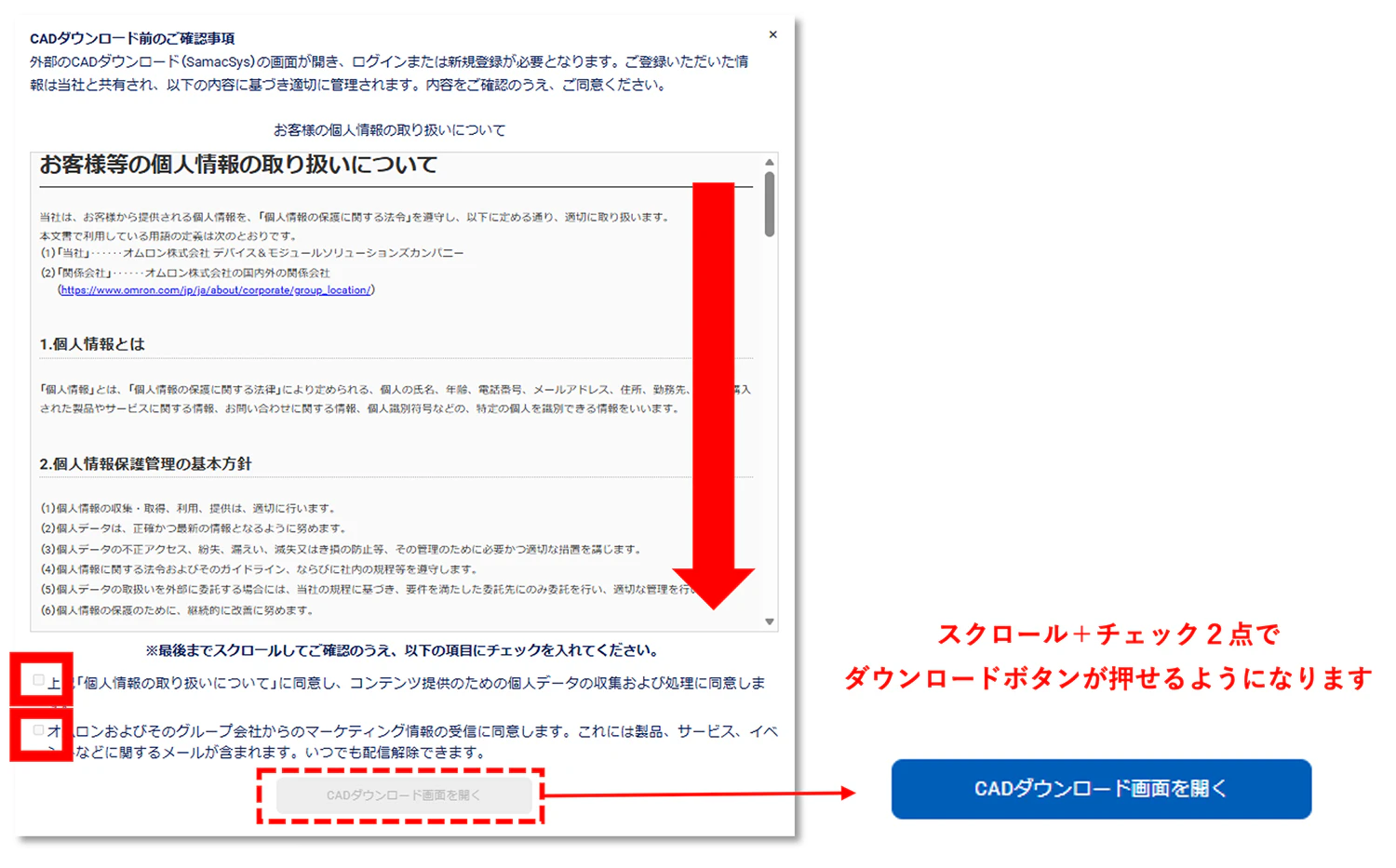

初回ダウンロード時、または長期間ご利用がない場合は、個人情報の取り扱いに関する同意画面がポップアップで表示されます。内容をご確認のうえ同意いただくと、SamacSysのダウンロード画面が表示されます。 ※最後までスクロールしてご確認の上、2箇所の項目にチェック（同意）いただくことで、CADダウンロード画面を開けるようになります。 |
|
||||||||

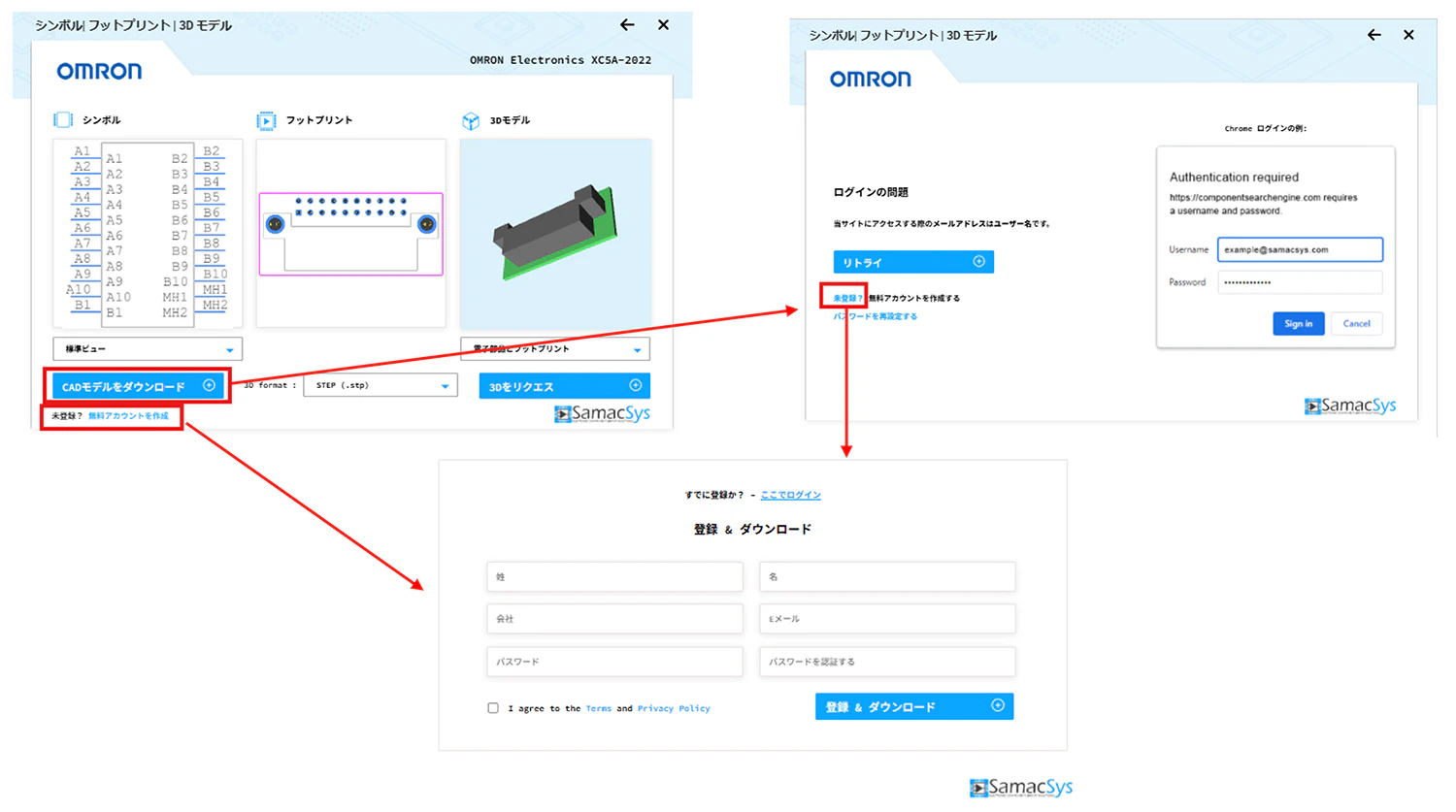

| 3 | 初回利用時は、SamacSysアカウントの登録またはログインを行ってください。必要事項を記載いただき、ご登録ください。 |
|
||||||||
| 4 |

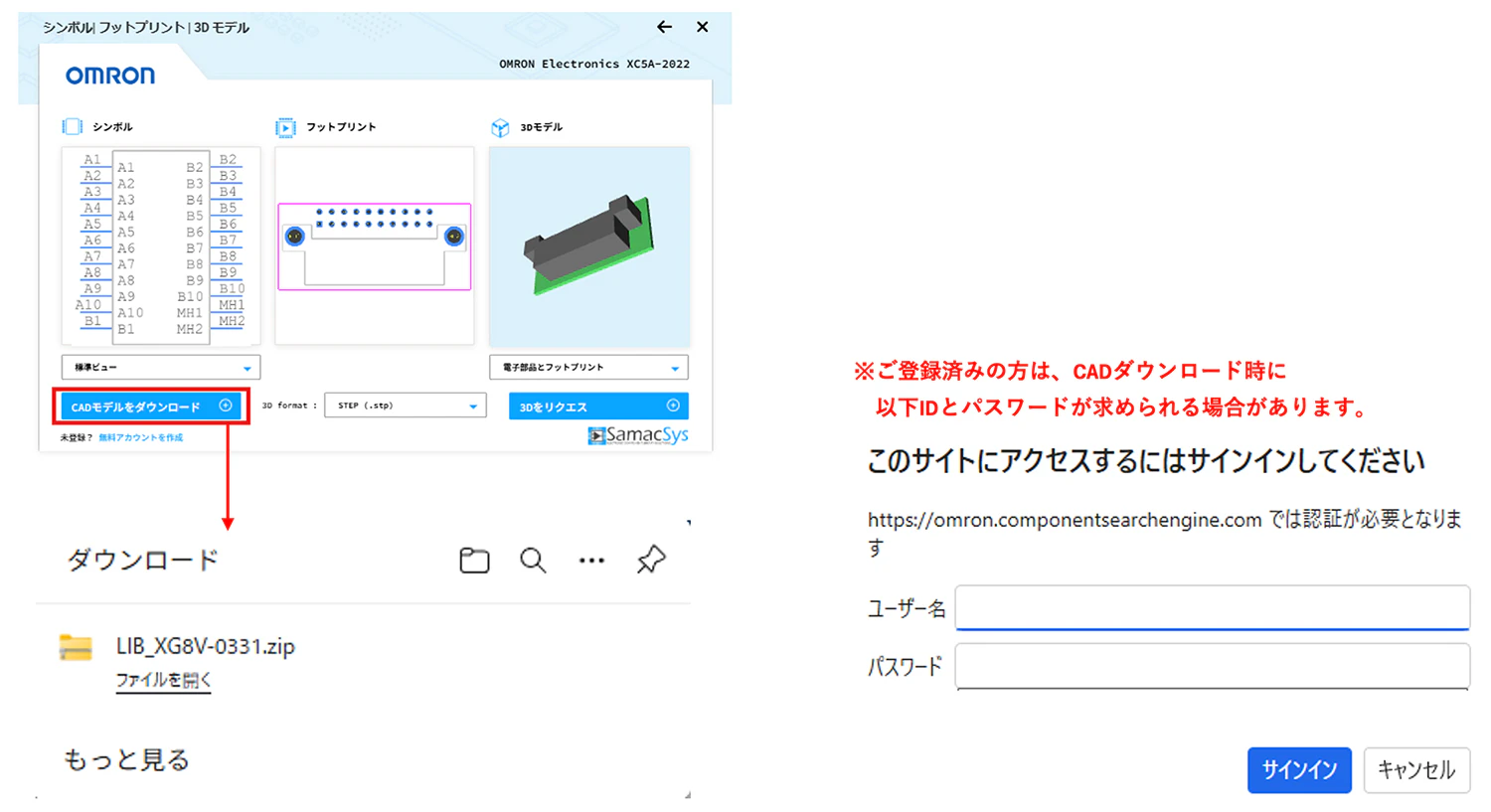

表示されたECADモデルをダウンロードください。 SamacSysのIDとパスワードをご登録済みのユーザ様は、ユーザ名とパスワードを求められる場合があります。予め登録されたIDとパスワードを入力の上で、CADをダウンロードください。 ※対象のCADデータがない場合は、リクエストボタンよりご依頼ください。 |
|
||||||||
| ※ | ECADツールとの連携には、SamacSysが提供する「Library Loader」を使用する場合があります。 Library Loaderの詳細な操作方法は、SamacSys社の公式サポートをご確認ください。 |
| ※ | ECADツール（Altium、Cadence、KiCadなど）はお客様にて予めご用意ください。 |
| ※ | 記載されている製品名およびサービス名は、各社の商標または登録商標です。 |
Q4. 商品ページや一覧に表示されているアイコンの意味が分かりません
A. SamacSysのアイコンは、利用可能なECADデータの状態を示しています。
| アイコンの状態 | 画像 | 内容 |
|---|---|---|
| 2つのアイコン表示 |  |
回路図シンボル、PCBフットプリント、3Dモデルが全てのデータが利用可能です。 |
| シンボルアイコンのみ表示 |  |
回路図シンボル、PCBフットプリントのデータのみ利用可能です。 ※3Dモデルのデータを入手されたい場合は、SamacSys画面内のモデルリクエスト機能を利用ください。 |
| 3Dアイコンのみ表示 |  |
3Dモデルのデータのみ利用可能です。 ※回路図シンボル、PCBフットプリントのデータを入手されたい場合は、SamacSys画面内のモデルリクエスト機能を利用ください。 |
| リクエスト表示 |  |
現在データが未登録の状態です。各種データの作成をリクエストできます。 ※システム上の都合で、データがあった場合でも当該表示となっている場合があります。 |
※上記アイコンをクリックすると、対象形式の利用可能なデータ内容を確認できます。
Q5. SamacSysのECADモデルが表示されない、またはダウンロードできない場合は？
A. 以下の理由が考えられます。
- 対象形式のECADモデルがまだ作成されていない。
- SamacSysへのログインが完了していない。
- 個人情報の取り扱いに関する同意が完了していない。
- 一時的な通信環境やブラウザ設定の影響。
その場合は、別の形式をご確認いただくか、SamacSys画面内のモデルリクエスト機能をご利用ください。
Q6. SamacSysのECADモデルや3D CADデータを利用する際の注意点はありますか？
A. はい。以下の点にご注意ください。
免責事項
3D CADならびにECADデータは、当社提供情報をもとにSamacSysが独自に制作したものであり、
当社は3D
CADならびにECADデータの正確性、最新性および完全性を保証いたしません。
設計・製造に使用される際は、必ず最新のデータシートや仕様書と併せて内容をご確認ください。
