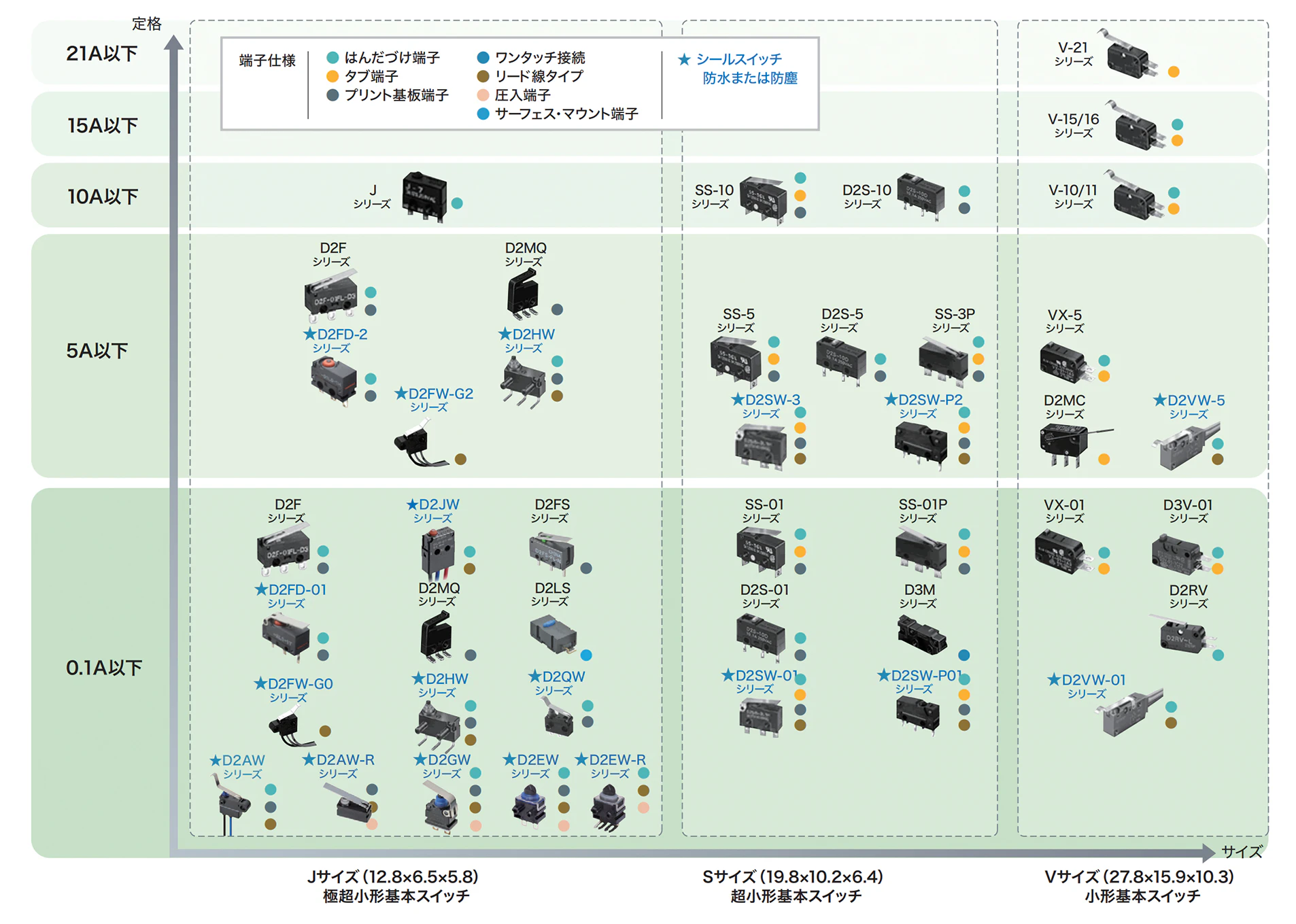

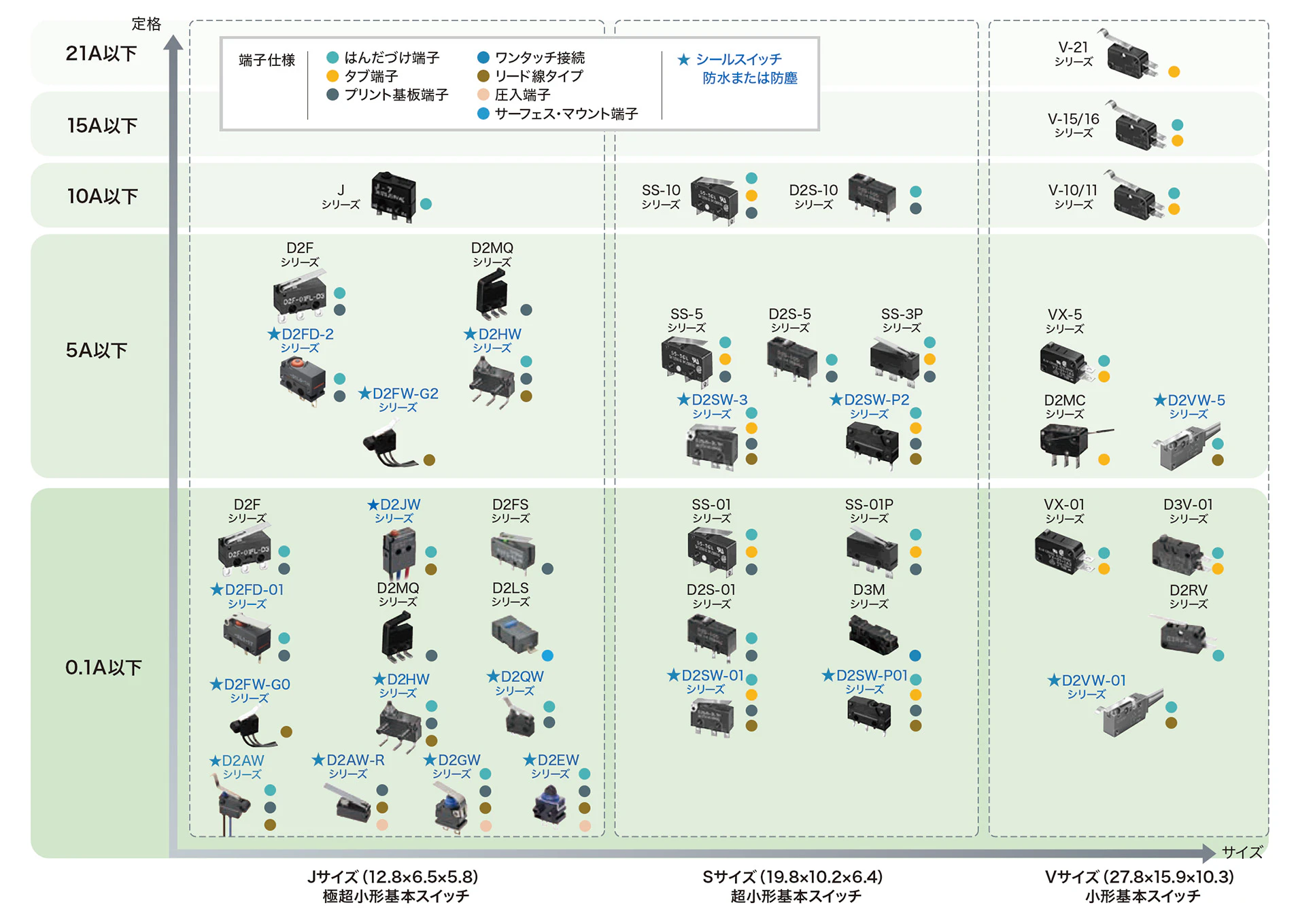

マイクロスイッチ分類表

マイクロスイッチ分類表
形 形状 サイズ 定格 シール形
V-10/11 V-10/11 Vサイズ 5～11A ー
V-15/16 V-15/16 Vサイズ 11～16A ー
V-21 V-21 Vサイズ 16～21A ー
VX-01 VX-01 Vサイズ 0.1A ー
VX-5 VX-5 Vサイズ 1～5A ー
D3V-01 D3V-01 Vサイズ 0.1A ー
D2MV-01 D2MV-01 Vサイズ 0.1A ー
D2MV-1 D2MV-1 Vサイズ 1A ー
D2MC-01 D2MC-01 Vサイズ 0.1～0.5A ー
D2MC-5 D2MC-5 Vサイズ 5A ー
D2RV D2RV Vサイズ 0.1A ー
D2VW-01 D2VW-01 Vサイズ 0.1A 〇
D2VW-5 D2VW-5 Vサイズ 5A 〇
SS-01 SS-01 Ｓサイズ 0.1A ー
SS-5 SS-5 Ｓサイズ 1～5A ー
SS-10 SS-10 Ｓサイズ 5～10A ー
SS-01P SS-01P Ｓサイズ 0.1A ー
SS-3P SS-3P Ｓサイズ 1～3A ー
D2S-01 D2S-01 Ｓサイズ 0.1A ー
D2S-5 D2S-5 Ｓサイズ 1～5A ー
D2S-10 D2S-10 Ｓサイズ 5～10A ー
D3M D3M Ｓサイズ 0.1A ー
D2SW-01 D2SW-01 Ｓサイズ 0.1A 〇
D2SW-3 D2SW-3 Ｓサイズ 1～3A 〇
D2SW-P01 D2SW-P01 Ｓサイズ 0.1A 〇
D2SW-P2 D2SW-P2 Ｓサイズ 1～2A 〇
J-7 J-7 Ｊサイズ 7A ー
D2F-01 D2F-01 Ｊサイズ 0.1A ー
D2F D2F Ｊサイズ 1～3A ー
D2F-5 D2F-5 Ｊサイズ 3～5A ー
D2FS D2FS Ｊサイズ 0.1A ー
D2MQ-105 D2MQ-105 Ｊサイズ 0.05A ー
D2MQ-1 D2MQ-1 Ｊサイズ 0.5A ー
D2HW D2HW Ｊサイズ 0.1A（DC12V:2A） 〇
D2FW-G0 D2FW-G0 Ｊサイズ 0.1A 〇
D2FW-G2 D2FW-G2 Ｊサイズ 1A 〇
D2QW D2QW Ｊサイズ 0.01～0.1A 〇
D2JW D2JW Ｊサイズ 0.1A 〇
D2AW D2AW Ｊサイズ 0.1A 〇
D2GW D2GW Ｊサイズ 0,1A or less 〇
D2AW-R D2AW-R Ｊサイズ 0,1A or less 〇
D2FD-01 D2FD-01 Ｊサイズ 0.1A 〇(IP6X)
D2FD-2 D2FD-2 Ｊサイズ 1～2A 〇(IP6X)
D2LS D2LS Ｊサイズ以下（表面実装） 1mA ー
