リレーの寿命、推奨メンテナンス、交換時期について教えてください。

リレーの寿命

リレーの耐久性には、接点の耐久性とコイルの耐久性があります。

• コイルの耐久性：コイルに定格電圧を連続印加した場合の発熱による絶縁性の低下より、40,000時間を目安としています。
• 接点の耐久性：データシートに掲載している「開閉容量の最大値」「耐久性曲線」グラフまたは耐久性(電気的)の開閉回数を参考に、リレーを選定ください。
  以下にパワーリレーとシグナル(通信用)リレーの事例を紹介します。
  シグナル(通信用)リレーで接触信頼性を重視される場合には、接触信頼性試験の接触抵抗の安定性をご参照ください。






詳しくは、FAQE10011『最大容量の最大値グラフの読み方』、FAQE10013『耐久性曲線の読み方』をご参照ください。

ソケット活用によるメンテナンス工数・基板損傷リスクの低減

定期メンテナンスが必要である場合、リレーと合わせて専用ソケットを活用いただくことを推奨いたします。

従来のリレー直付け使用と比較すると、はんだ等を融解する作業が不要になり、リレーが寿命をむかえた際や
故障時も簡単に取り替えが可能です。また、取り換え時の基板損傷リスクも軽減できます。
リレー専用ソケットであるため、適切な挿抜力を保つことができ、機器の故障リスク低減につながります。

以下幅広いソケットラインアップをご紹介いたします。表内に対象のリレーを掲載しておりますので、ご参考ください。

※詳細の仕様や対象形式については、データシートをご確認ください。

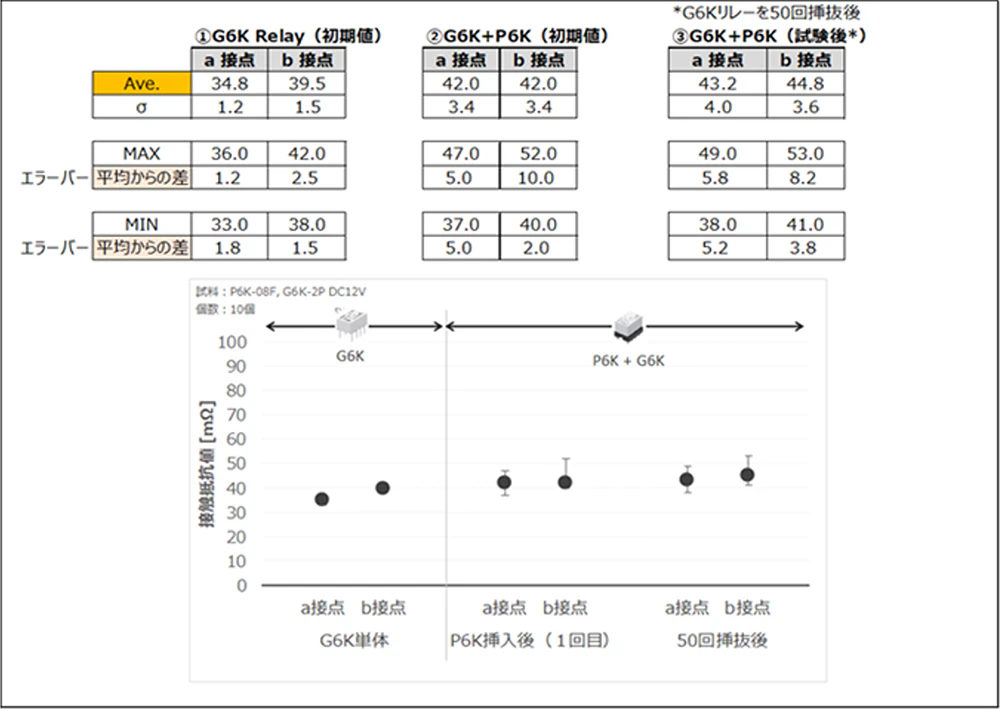

【ソケット形P6K接触抵抗値比較データ】

①リレー単体使用(形G6K-2P )②リレー(形G6K-2P)＋ソケット(P6K-08F)使用の50回(耐久性)挿抜後における接触抵抗値を比較した参考データになります。
①と②において一般的に想定される機能の差はほとんどなく、ソケットとのセット使用でも、問題なく使用いただけます。^*1

※あくまで参考データになりますので、実使用条件等ご確認の上、ご使用ください。

形P6Kについては、G6Kプリント基板用端子タイプ(形G6K-2P/形G6K(U)-2P-Y)のみに対応したソケットです。ソケットごとに対応するリレー形式は異なりますので、ご使用時は各データシートをご確認ください。

*1 「実装時」「挿入時」「挿入状態」「抜去時」「挿抜繰返し」において、規定されたスペックを満足すること。
一般的に想定される使われ方において、破損や故障や機能不全が生じないこと。

推奨メンテナンス、交換時期

リレーのメンテナンスの時期を決めるために参考となる項目を以下に示します。
